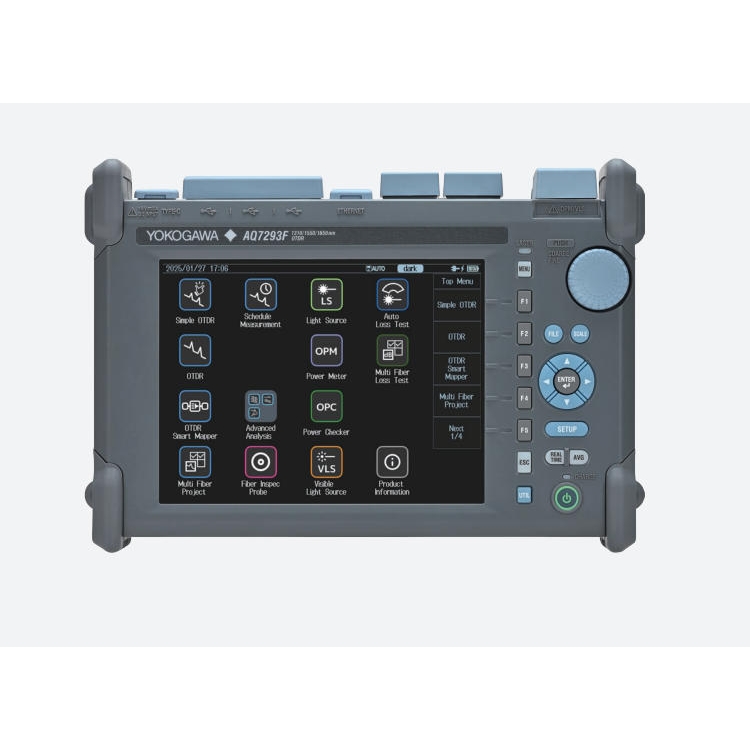

AQ7290横河光时域反射仪

AQ7290横河光时域反射仪是集成式OTDR，可以测量光纤的距离和损耗、确定故障所在位置的光纤测量仪器。AQ7290系列采用了电容式触摸屏，拥有多点触控功能。AQ7290系列横河光时域反射仪共有6个型号，包括AQ7292A，AQ7293A，AQ7294A，AQ7293H，AQ7293F和AQ7294H。



AQ7290横河光时域反射仪（OTDR）产品特点：

AQ7292A光时域反射仪OTDR可以满足从光接入网到核心网分析的测试测量需求

●8.4英寸彩色多点式电容触摸屏

●AQ7290光时域反射仪标配稳定光源功能。

●可以通过持无线LAN适配器，网络浏览器进行远程控制

●可使用USB、以太网电缆或无线LAN适配器进行文件传输

●内置1GB内部存储器，可以存储6万条测试曲线，支持SD卡内存扩展功能

●多功能曲线分析功能：双曲线分析，多曲线分析，差异曲线分析功能。

●具有Smart Mapper功能，自动执行多个测量和分析，一键通过/失败判断功能。

●增加了多种选件：光功率计，可见光源，光纤端面检测，

●TYPE-C接口充电：AQ7290锂电池可在Telcordia标准条件下持续供电15个小时。充电时间小于6小时！

●支持多种操作语言：中文、捷克语、荷兰语、英语、芬兰语、法语、德语、意大利语、挪威语、波兰语、葡萄牙语、西班牙语、瑞典语和土耳其语。

AQ7290横河光时域反射仪（OTDR）技术参数表

显示			8.4英寸彩色多点式电容触摸屏800×600
光连接器			通用适配器SC/FC/SC APC
横轴	采样分辨率		2cm,5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m
	脉宽		10,20,30,50, 100,200,300,500,1000,2000,5000,10000,20000ns
	采样点数		Max.256,000
	读取分辨率		Min.1cm
	群折射率设置		1.30000至1.79999步长0.0001
	距离单位		m,Km,Kf,Miles
	偏移误差		+1m
	刻度误差		量程×2×10-5
	采样误差		+0.75m采样分辨率
纵轴	显示刻度		0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div
	读取分辨率		Max.0.001dB
	损耗测量精度		+0.03dB/dB
	光回波损耗		+2DB
距离测量功能			以八位数显示任何两个给定点的相对单程距离
损耗测量功能			显示单程损耗，max5位数，步长0.001dB
			平均损耗、接头损耗、熔接损耗、波形上两个给定点的区间损耗
回波损耗测量功能			测量机械连接器，整个区间及部分区间的回波损耗
曲线分析功能			多曲线分析，双向波形分析，差异曲线分析,距离曲线分析，宏弯
其他功能			多光纤项目，光缆线路调整前后对比，工作完成通知，远程控制，文件报告，自动时间搜索，通过/失败判断，网络服务器，自动损耗测试，插头检测，光纤占用警报，光开关模块控制，光纤端面检测（选件），预约测量（选件），Smart Mapper
存储器		内部存储器	1GB,至少存储60000条曲线，全中文文件名
		外部扩展	SD存储卡，USB存储器
接口		USB(热插拔)	3个USB2.0接口，1个TYPE-C接口，1个SD卡插槽、以太网1000BASE-T接口（选件）
		远程控制	USB2.0接口、TYPE-C接口、以太网接口（选件）
文件格式			读：SOR,SOG,CSV,SET,SMP,JPG,PDF   写：SOR,SOG,SET,SMP
电源	USB电源		TYPE-C电源，45W;DC 15V,5 max3A
	锂电池		工作时间:约15小时，充电时间:小于6小时
环境条件	工作温度		-10 to +50oC(充电时:0 to 35oC)
	存储温度		-20 to +60oC
	相对湿度		95%或更少(无凝水)
	海拔		4000m
尺寸/重量			287×210×80mm （不包括凸起部分）/2.6kg(包含内置电池和保护盖）
EMC辐一射标准			EN 61326-1 Class A,EN 55011 Class A Group1
EMC抗扰度			EN 61326-1 Table2
激光安全标准			EN 61010-1、EN 60825-1:2014+A11:2021 IEC 60825-1:2014 FDA21 CFR 1040.10 GB/T 7247.1-2024
附件			电池,背带，USB充电线，操作说明书，AQ7933 OTDR仿真软件



AQ7290横河光时域反射仪（OTDR）订货信息

型号	波长	动态范围	事件盲区	衰减盲区
AQ7292A	1310/1550nm	39/37dB	0.6m	3.5m/4m
AQ7293A	1310/1550nm	43/42dB	0.5m	2.5m/3.5m
AQ7294A	1310/1550nm	47/47dB	0.5m	2.5m/3.5m
AQ7293F	1310/1550/1650nm	43/42/40dB	0.5m	2.5m/3.5m/3.5m
AQ7293H	1310/1550/1625nm	43/42/40dB	0.5m	2.5m/3.5m/3.5m
AQ7294H	1310/1550/1625nm	47/47/45dB	0.5m	2.5m/3.5m/3.5m

注：以上选型配置表中加粗字体为常用配置。

AQ7290横河光时域反射仪标准配置：

·AQ7290主机·739883锂电池·USB充电线·软包·背带
