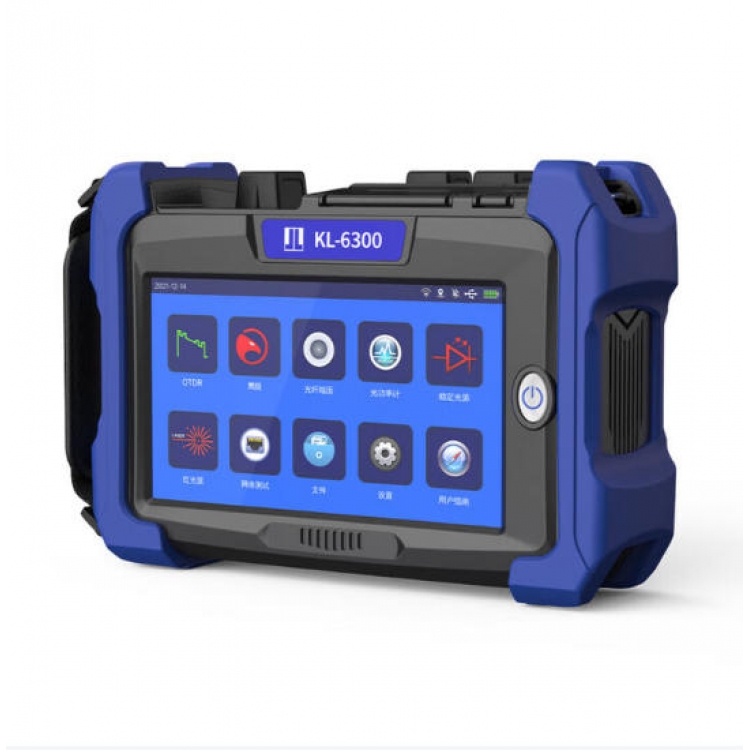

KL-6300吉隆光时域反射仪

KL-6300吉隆光时域反射仪具备单波长、双波长、三波长等各种机型，且单波长支持在线测试，可满足用户的不同测试需求。它以便携的设计和多波长配置可选，适用于FTTx网络的部署和维护工作。

KL-6300吉隆光时域反射仪产品特点

7英寸电容式彩色液晶触屏

SMART MAP图形化链路，简化了OTDR曲线事件分析工作

GPS定位功能

动态范围可达31dB

≤0.8米低事件盲区、≤5米低衰减盲区

10500mAh大容量电池

WIFI网络远程控制

全自动模式下可测8x3米光纤跳线连续事件

KL-6300吉隆光时域反射仪技术参数

型  号	KL-6300 S1	KL-6300 S2	KL-6300 S3	KL-6300 S4	KL-6300 S5	KL-6300 P1	KL-6300 P2	KL-6300 M	KL-6300 MS
波长(nm) ±20	1310/1550	1310/1550	1310/1550	1310/1550	1310/1550	1310/1550/1625	1310/1550/1650	850/1300	850/1300/1310/1550
动态范围(dB)	32/30	35/33	40/38	42/40	45/43	32/30/28	38/36/34	20/22	20/22/32/30
事件盲区★①	0.8M	0.8M	0.8M	0.8M	0.8M	1M	1M	1.5M	SM≤1M ,MM≤1.5M
衰减盲区★②	3m	3m	2.5m	2.5m	2.5m	3m	3m	5m	3.5m，5m
光口数量	1	1	1	1	1	2	2	1	2
分路器测试仪	1：32	1:64	1：:128	1：:128	1：:128	1:32	1:64	-	1:32
量程(Km)	0.1,0.3,0.5, 1,2,5,10,20,40,80,100,120,160,260,320
距离精度	±(1m +测量距离x2x10-+采点分辨率)
脉宽(ns)	3,5,10,30,50,100,200,300,500,1000,2500,5000,10000,20000
采样点数	>250000
采样分辨率	0.04m
损耗精度	±0.03 dB/dB
反射精度	±2dB

KL-6300吉隆光时域反射仪功能介绍

光功率计模块(内置功能)	OPM
测量波长范围	800~1650nm
校正波长(nm)	850,1300,1310,1490,1550,1625,1650
测量功率范围	-70~6dBm
测量精度	<(±0.2dB或者±5%)
显示分辨率	0.01dB
功率计接口	2.5mm通用接头
稳定光源模块(内置功能)	SLS
型号	S1.S2.S3.S4.S5	P1	P2	M	MS
波长(nm)	1310/1550	1310/1550 /1625	1310/1550 /1650	850/1300	850/1300 /1310/1550
输出功率	>-10dBm
调制频率	CW,270Hz, 1kHz,2kHz
激光安全等级	Class 1M or Class 1
内置光纤接口	OTDR光口
红光源模块(内置功能)
波长(nm)	650
输出功率	10mW
VFL 调制模式	CW,CHOP(2 Hz)
激光安全等级	Class 3R
光纤接口	2.5 mm 通用接头,适用于FC,SC,ST
光纤端面检测模块	FIP选件
端面分析判断	支持PASS/Fail
放大倍数	400X
分辨率um	≥1.0
通信接口	USB2.0
光纤接口	FC /SC /ST UPC
CMOS尺寸	⅓inch
网络测试模块(内置功能)	RJ45
适用网线	CAT5,CAT6
RJ45 对线长度	300m
音频发射距离	300m
GPS定位（内置功能）	GPS选配
定位精度	＜50m
实时定位	支持在线实时定位
WIFI(内置功能）	支持
数据传输	支持
远程控制	支持

KL-6300吉隆光时域反射仪通用参数

显示屏	7英寸彩色液晶显示屏(分辨率:1024x600)
光纤接口	FC/UPC (SC/UPC可选)
接口	Type-c充电接口x1.USB 2.0x1,RJ45 x1 ;  12V 2.5AH
工作时间*3	12小时
电池	7.4V,10500mAh,>77Wh
