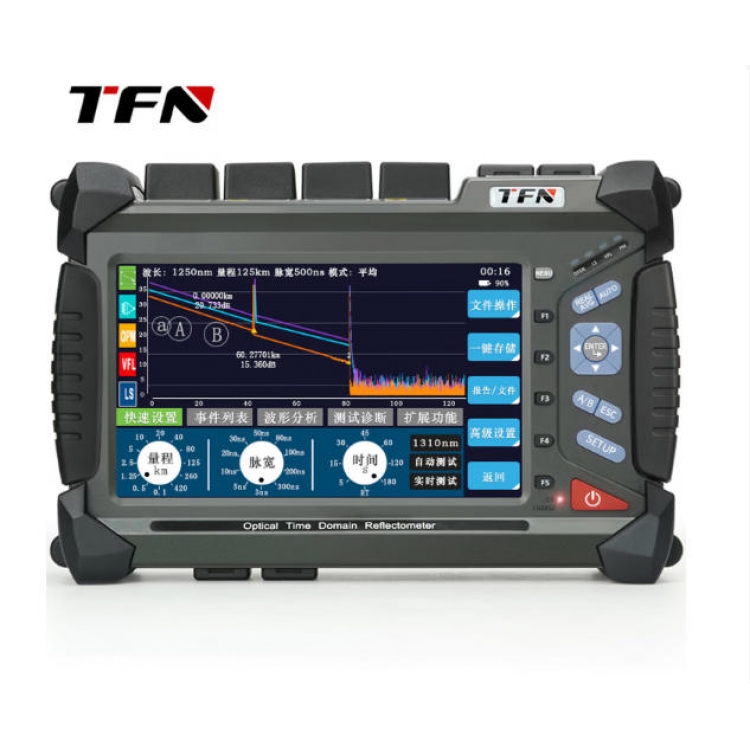

TFN F7光时域反射仪OTDR

F7光时域反射仪技术参数

测试量程	100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km
测试脉宽	3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us
测距精度	+(0.75m+取样间隔+0.0025%x测试距离)
损耗分辨率	+0.001dB
损耗闽值	0.01dB
线性度	+0.03dB/dB
采样点数	>256k
采样分辨率	0.03m~4m
文件格式	SOR标准文件格式
损耗测量模式	4点法
激光安全等级	Class II级
数据存储	标配:≥12GB
光连接器	FC/UPC(可互换SC、ST)
光功率计参数
波长范围	800nm~1700nm
连接器	万能接头FC/SC/ST
测量范围	-50dBm~+26dBm(标配)
不确定度	±5%
校准波长	850nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
光源参数
激光类型	FP-LD
输出波长	与OTDR输出波长一致
输出功率	≥-5dBm(单模)
工作模式	CW/270Hz/1kHz/2kHz
稳定度	CW，+0.5dB/15min(开机预热15min后测试)
光连接器	FC/UPC(可互换SC、ST)
可视故障定位
工作波长	650nm+20nm
输出功率	>10mW
工作模式	CW/1Hz/2Hz
光连接器	FC/UPC(可互换SC、ST)
一般技术参数
显示	8寸彩色触摸屏1024X600
供电方式	电源适配器:输入100V~240V50/60Hz，输出12V~19V;内置锂离子电池:3.7V，15600mAh
数据接口	USB-A、Type-C端口,RJ45 LAN 100/1000Mbit/s
工作温度	-10°C~50°C
存储温度	-40°C~70°C
相对湿度	0~95%无结露
整机重量	1.7KG
体积	292*191*75mm



F7光时域反射仪订货信息

型号	波长nm	动态范围DB	事件盲区	衰减盲区
F7-S1	1310/1550nm	35/33DB	1m	5m
F7-S2	1310/1550nm	42/40DB	0.8m	4m
F7-S3	1310/1550nm	45/43DB	0.8m	4m
F7-T1	1310/1490/1550nm	38/36/36DB	0.8m	4m
F7-T2	1310/1550/1625nm	38/36/36DB	0.8m	4m
F7-T3	1310/1550/1650nm	38/36/36DB	0.8m	4m
F7-T4	1310/1490/1550/1650nm	37/35/35/35/35	1m	5m
F7-M1	850/1300nm	28/26DB	1m	5m
F7-SM1	850/1300/1310/1550	28/26/37/35DB	1m	5m

F7光时域反射仪标准配置

主机1台，便携包1个，检测报告1份，SC光口1个，电子说明书U盘1个，充电器1套。
