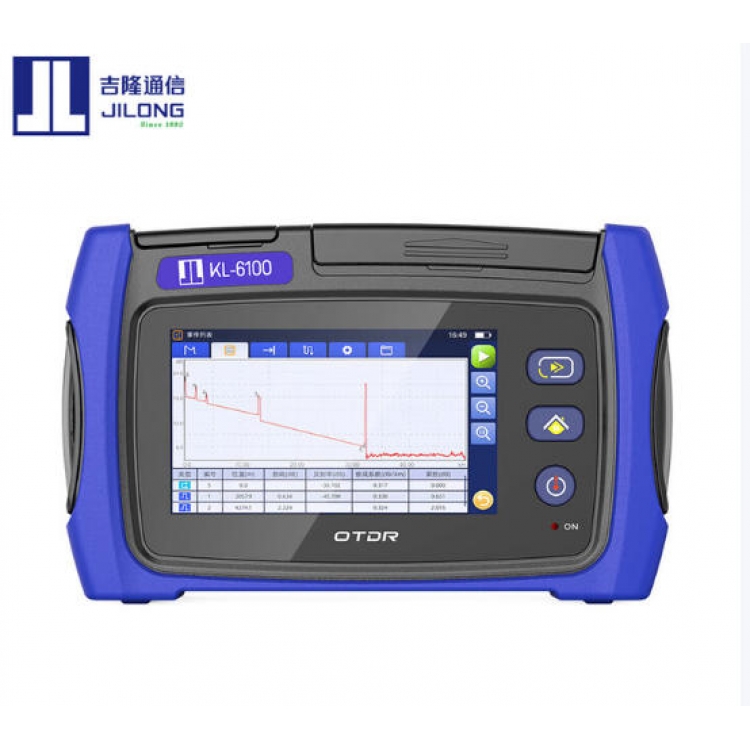

KL-6100吉隆光时域反射仪

KL-6100吉隆光时域反射仪具备单波长、双波长、三波长等各种机型，且单波长支持在线测试，可满足用户的不同测试需求。它以便携的设计和多波长配置可选，适用于FTTx网络的部署和维护工作。

KL-6100吉隆光时域反射仪产品特点

4.3英寸电容式彩色液晶触屏

自带智能链路图，简化了OTDR曲线事件分析工作

动态范围可达31dB

≤1.5米低事件盲区、≤5米低衰减盲区

6000mAh大容量电池

全自动模式下可测8x3米光纤跳线连续事件

KL-6100吉隆光时域反射仪技术参数

型  号	KL-6100 S1	KL-6100 S2		KL-6100 P1	KL-6100 P2	KL-6100 D1	KL-6100 D2	KL-6100 D3	KL-6100 D4	KL-6100 D5
波长(nm) ±20	1310/1550	1310/1550		1310/1550/1625	1310/1550/1650	1550	1610	1577	1625	1650
动态范围(dB)	26/24	31/29		26/24/24	26/24/24	24
事件盲区★①	1.5 m
衰减盲区★②	≤5
光纤接□数量	1个FC/UPC		2个FC/UPC			1个FC/UPC
适用光纤	SM		SM-Live			SM
量程(Km)	0.5, 1,2,5,10,20,35,50,75,100,150
距离精度	±(1m +测量距离x2x10-+采点分辨率)
脉宽(ns)	5,10,20,50,100,200,500,1000,2000,10000,20000
采样点数	>15000
采样分辨率	0.04m
损耗精度	±0.03 dB/dB
反射精度	±2dB

KL-6100吉隆光时域反射仪功能介绍

光功率计模块(内置功能)	OPM
测量波长范围	800~1650nm
校正波长(nm)	850,1300,1310,1490,1550,1625,1650
测量功率范围	-70~6dBm
测量精度	<(±0.2dB或者±5%)
显示分辨率	0.01dB
功率计接口	FC/UPC +2.5mm通用接头
稳定光源模块(内置功能)	SLS
型号	S1.S2.P1.P2	D1	D2	D3	D4	D5
波长(nm)	1310/1550	1550	1610	1577	1625	1650
输出功率	>-10dBm
调制频率	CW,270Hz, 1kHz,2kHz
激光安全等级	Class 1M or Class 1
内置光纤接口	OTDR光口
红光源模块(内置功能)
波长(nm)	650
输出功率	10mW
VFL 调制模式	CW,CHOP(2 Hz)
激光安全等级	Class 3R
光纤接口	2.5 mm 通用接头,适用于FC,SC,ST
网络测试模块(内置功能)
适用网线	CAT5,CAT6
RJ45 对线长度	300m
音频发射距离	300m

KL-6100吉隆光时域反射仪通用参数

显示屏	4.3英寸彩色液晶显示屏(分辨率:800x480)
光纤接口	FC/UPC (SC/UPC可选)

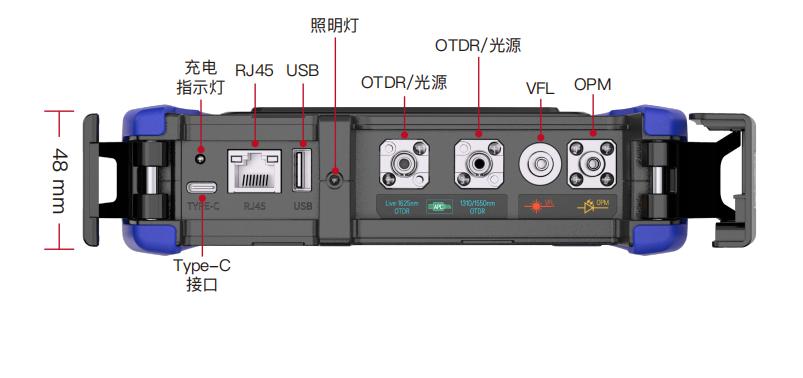

接口	Type-c充电接口x1.USB 2.0x1,RJ45 x1
工作时间*3	5小时
电池	3.7V,6000mAh,>22Wh
供电模式	100-240V AC,50/60Hz(AC适配器)
照明灯	光强度≥15000 mcd
数据存储	内存:≥1000 测试曲线;外接存储: USB

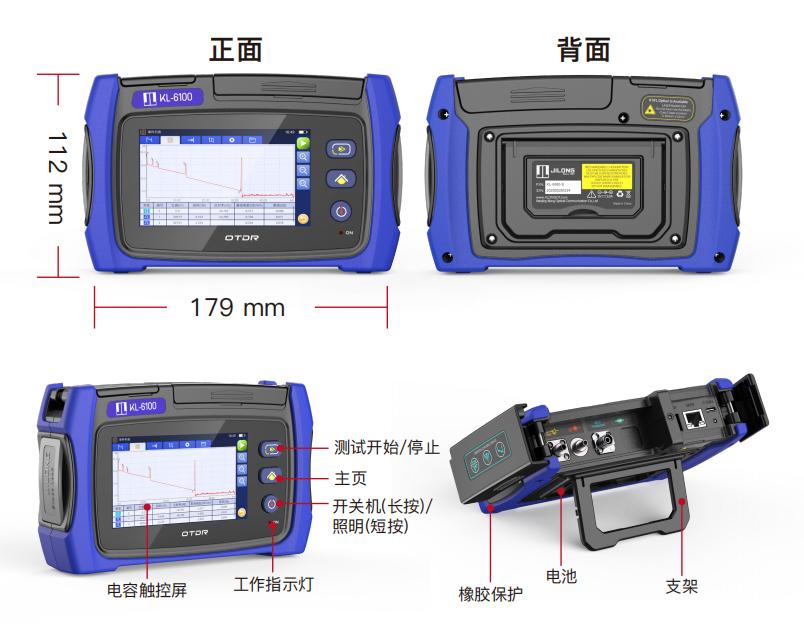

尺寸	179 mm (W)x112 mm (H)x 48 mm (D)
重量	0.6 kg(仅主机含电池)
链路图	√
Pass/Fail	显示
PC端分析软件	√
语言	英语、中文、西班牙语、法语、葡萄牙语、俄语、泰语、韩语
工作温度	-10-50℃(0-40℃接电源使用，0 to 35℃电池充电)
存储温度	-20 to 60°℃
海拔	4000 m
湿度	0 to 90% RH(在:20%-90% 739874 AC适配器，无霜)

备注:

★①.1.MIN脉宽，回波损耗:≥55dB(850/1300nm时≥40dB)，群折射率:1.5，低于不饱和峰值电平1.5dB。

★②.MIN脉宽，群折射率:1.5，后向散射水平在常规值的±0.5dB之内。对于SMF，1310nm波长，回波损耗:≥55dB。对于MMF，850nm波长，回波损耗:≥40dB。

KL-6100吉隆光时域反射仪配置清单

  携带包x1  KL-6100光时域反射仪OTDR主机x1 电源线x1  FC光口适配器 快速指南x1

校准证书x1 出厂检测报告x1  RJ45模块

KL-6100吉隆光时域反射仪选件：SC/ST适配器(选配)x1  螺丝刀(选配)x1
