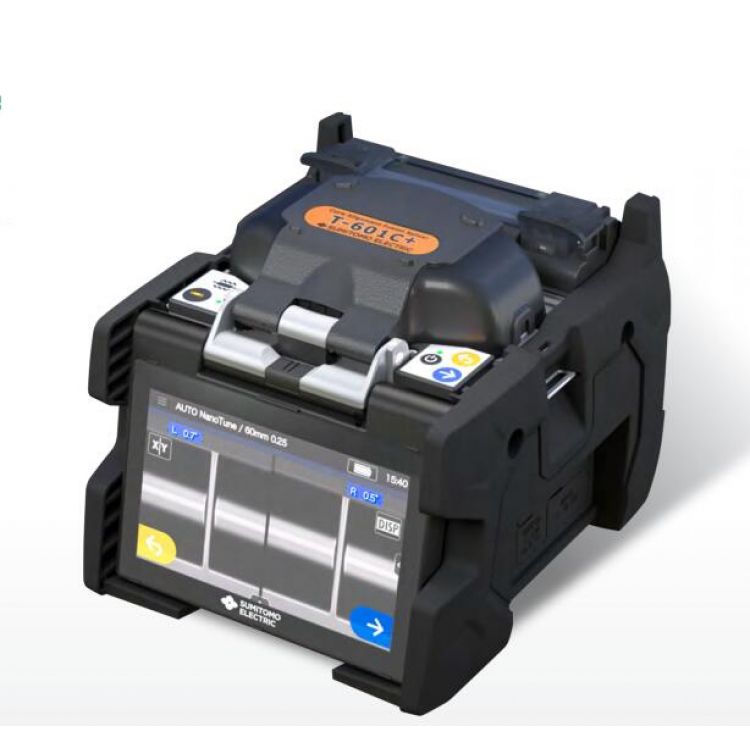

住友T-601C+光纤熔接机,6400毫安大容量锂电池BU-16,熔接加热310次,5英寸高清触摸LCD彩屏,350倍放大纤芯对准熔接,6s快速熔接,15秒加热,四周防震橡胶设计,能够更好的保护机器。
住友T-601C+光纤熔接机产品特点:
耐环境性能:防水、防尘、防护、防跌落
高速作业:熔接6秒,加热15秒
5英寸高清触摸彩色LCD显示屏,操作简单自如
提升耐环境性能,并满足多样化需求
大容量电池,一次充满电可熔接310次
2个CMOS照相机观察光纤,放大倍数:350倍(变焦700倍)
根据环境变化自动放电校正
电极寿命大于6000次
工作条件:海拔0~6000米,温度-10~+50℃
自带护甲,可适应各种恶劣环境:寒楞天气,高温干燥,沙漠地带都可正常工作
软件支持网络升级
适用工程范围:(适用于FTTH光纤到户,安防监控,主干网络,电力光纤工程等)
1. 通讯工程(承包中国电信、移动、联通运营商线路工程)
2. FTTH光纤到户(小区光纤到户)
3. 安防监控(适用各种安防监控工程)
4. 主干网络(应用于市到县,县到乡镇的主干网络)
5. 小区光纤改造(光纤升级工程,布线光交箱等应用)
6. 电力光缆(电力光缆工程熔接)
住友T-601C+光纤熔接机技术参数:
项目
T-601C+
光纤要求
材料
玻璃纤维
光纤芯数/种类
单芯 / SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.65 7)
光纤外径
包层直径:80um - 150um,涂覆层直径:100um - 1,000um
切断长度
5 - 16mm (使用涂覆压夹)
标准性能
标准熔接损耗 ※1
SMF:0.02dB, MMF:0.01dB, DSF:0.04dB, NZDSF:0.04dB
标准反射衰减
大于60dB
熔接时间
6秒(SM G652 Quick模式),8秒 (Auto模式)
加热时间
15秒(使用FPS-61-2.6热缩套管,Slim 60mm Quick模式下)
电池使用次数(含熔接和加热补强)※2
约310次(BU-16)
光纤观察/放大倍数
2个CMOS照相机观察 350倍(变焦:700倍)「X或Y单轴」
熔接点张力试验
1.96 - 2.09N
热缩保护套管规格
60mm, 40mm 以及住友Nano热缩套管
程序
熔接程序
300 其中初始预置40组 用户设置260组
加热程序
100 其中初始预置23组 用户设置77组
功能
熔接图像/熔接数据存储
200张图像 / 10,000个熔接数据(机身存储)
50200张图片/20,000个熔接数据(16GB SD存储卡)
光衰减熔接
0.1dB至15dB (0.1dB单位)
多规格对应光纤压夹
可提供,250um、900um 以及松套/紧套光纤
可反转型光纤涂覆压夹
可提供
内藏用户训练指导视频
可提供
自动光纤识别
SMF / MMF / Other
自动放电校准
根据环境变化自动校正
尺寸/重量
尺寸
128(W) x 154(D) x 130(H)mm (不含防震橡胶)
重量
1.7公斤 (不含电池),2.1公斤 (含电池BU-16)
显示器尺寸
5.0英寸触摸屏彩色LCD屏幕
终端
直流输出
DC12V (光纤剥线钳JR-6使用)
USB接口
USB2.0 (mini-B型)
存储卡
SD/SDHC存储卡(32GB)
电源
AC交流输入
AC100-240V, 50/60Hz (ADC-16)
DC直流输入
DC10-15V
电池规格
锂电池10.8V;6,400毫安 (BU-16)
工作条件
海拔高度:0 - 6,000米,工作温度:-10 - +50℃,工作湿度:0 - 95% (不结露),应对风速15m/s
存储条件
保管温度:-40- +80℃,保管湿度:0-95%(不结露),电池:-20- +30℃ (长期保管)
电极寿命 ※3
大于6,000次放电
软件升级
网络升级
数据管理
通过专用电脑软件,可储存、编辑、分析数据
※1 : 住友同种光纤(室温),通过光纤切断法测试,符合ITU-T和IEC规格。
※2 : 熔接和加热补强次数会受到电池使用环境的影响。
※3 : 电极实际寿命会受到工作环境的影响。
耐环境性能*
详细试验
冲击试验
从76cm高处落下,5面对应 (上面盖子部分除去)
防水试验
IPx2等级 (3mm/min的水滴,15度倾斜4面x2.5分钟以上试验后,确认机器正常动作)
防尘试验
IP5x等级 (放入装有颗粒直径75μm的粉尘中,8小时放置后,机器正常动作 )
*本确认是住友通过电池驱动进行的试验。不是保证该产品在任何状况下的无破损、无故障。
住友T-601C+光纤熔接机标准配置:
主机T-601C+、光纤切割刀FC-6S+、充电电池BU-16、电源适配器ADC-16、电源线、备用电极ER-10、快速参考指南、携带箱。
