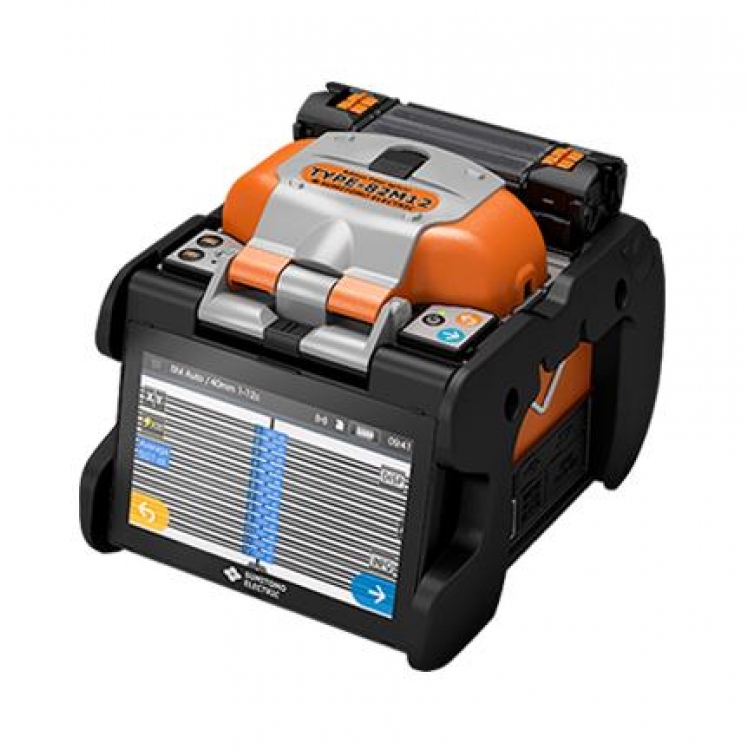

    住友TYPE-82M12带状光纤熔接机

    • 本店价:登录查看价格
    • 货号:YM000476
    • 品牌:住友
    • 上架时间:2021-12-24 10:52:35
    • 已关注浏览:173
    • 评价: (已有0条评论)
    • 销量:最近售出 0
    付款方式:支持在线支付(支付宝 财付通 网银),不支持货到付款
    我要买:-+
    小计:登录查看价格
    产品分类

    商品详情

    商品评价

    住友TYPE-82M12带状光纤熔接机产品特性:

    小型、紧凑、高速、智能化
    重量仅为2.2kg(含电池)
    12芯带状光缆熔接仅需11秒(快速熔接模式11秒(12芯))
    双联独立加热,高速加热补强(35秒)

    采用5英寸彩色触摸屏操作方式和图形用户界面方式(GUI)实现简单操作
    搭载有指导帮助用户的操作说明视频功能
    大容量电池BU-16,充满电可以实现180次熔接加热
    适用于皮线缆和热熔快接等多种光缆的熔接

    坚固外观提升耐环境性能/满足多样化需求
    可承受5面跌落、防水符合IPX2、防尘符合IP5X
    搭载有适于任何环境的自动放电校正功能

    可通过网络进行远端维护支持
    可通过网络进行版本升级和软件维护

    住友TYPE-82M12带状光纤熔接机技术规格:



    型号

    TYPE-82M12

    材料

    石英玻璃纤维

    光纤种类

    SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)

    光纤芯数

    1,2,4,5,6,8,10,12

    光纤包层直径

    带状光纤:包层外径:125um,带状光纤厚度:280-400 um

    单芯光纤:包层外径:125um,光纤被覆外径:250um,500um,900um

    适用光缆直径

    下线光缆(2.0*2.0—3.1mm),皮线光缆(1.6*2.0mm)

    切断长度

    10mm

    熔接损耗(标准) ※1

    SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB

    熔接时间(标准)

    9秒(单芯熔接)、12秒(4芯带状)、11(快速模式:Quick model,12芯带状)14秒(标准模式:Std. Mode,12芯带状)

    加热补强时间(标准)

    25秒(住友FPS热缩套管,40mm,12芯)35秒(普通热缩套管,40mm,12芯带状)

    电池使用次数(熔接和+加热补强)※2

    220次(12芯带状)

    光纤视图和放大倍数

    两个CMOS摄像机观测;23X(变焦:46X)对应X或者Y轴方向观察、23X对应X和Y双轴方向观察

    熔接程序

    300

    加热程序

    100

    损耗推定

    可提供

    熔接图像捕获/熔接数据存储

    200图像/10,000熔接数据

    张力测试

    1.96N-2.09N(200gf-213 gf)

    可反转型光纤涂覆压夹

    可提供

    联加热器

    可提供双联自带独立加热

    加热补强

    可提供熔接及加热补强的自动启动功能

    双联加热器

    可提供

    操作说明

    可提供指导帮助客户的操作说明视频功能

    自动放电校准

    可提供(根据环境变化自动校准放电系数)自动放电校准系统

    放电试验

    可提供

    已提供(电池模式)显示剩余熔接和加热循环

    远程互动维护

    已提供远程互动维护系统

    尺寸/重量

    尺寸

    128W×154D×130Hmm(不带抗震橡胶)

    重量

    1,7kg(不包括电池)、2.0kg(包括BU-16电池)

    显示器

    5.0英寸触摸屏彩色LCD显示器

    DC输出

    DC12V(用于JR-6)

    USB端口

    USB2.0(mini-B型)

    存储媒体

    SD/SDHC内存卡

    电源

    AC输入

    100~240V、50/60Hz(ADC-16)

    DC输入

    10~15V

    电池模块

    锂离子10.8V、64600mAh(BU-16)

    工作条件

    海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下

    存放条件

    温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期)

    电极寿命

    3000次放电※3



    ※1:采用住友电工自产光纤测试结果。
    ※2:熔接和加热补强次数很大程度上受到电池状态以及工作环境的影响。
    ※3:电极实际寿命会受到工作环境的影响。

    住友TYPE-82M12带状光纤熔接机标准配置:

    品名

    型号

    数量

    主机

    TYPE-82M12

    1个

    热剥钳

    JR-6

    1个

    电池

    BU-16

    1个

    电源适配器

    ADC-16

    1个

    电源线

    PC-AC<X>

    1个

    冷却盘

    -

    1个

    备用电极

    ER-10

    1对

    光纤切割刀

    FC-6R

    1把

    操作说明书光盘(CD)

    -

    1个

    简易适用说明书

    -

    1个

    收容箱和工作台

    CC-82

    1个

    背带

    -

    1个

    夹具

    FHM-12(12芯带状)

    1对

    住友TYPE-82M12带状光纤熔接机TYPE-82M12可选夹具:

    型号

    FHS-025

    FHS-09

    FHM-2

    FHM-4

    FHM-5

    FHM-6

    FHM-8

    FHM-10

    FHM-12

    FHD-1

    适用光缆

    Φ0.25mm单芯

    Φ0.9mm单芯

    2芯带状

    4芯带状

    5芯带状

    6芯带状

    8芯带状

    10芯带状

    12芯带状

    下线/皮线光缆
