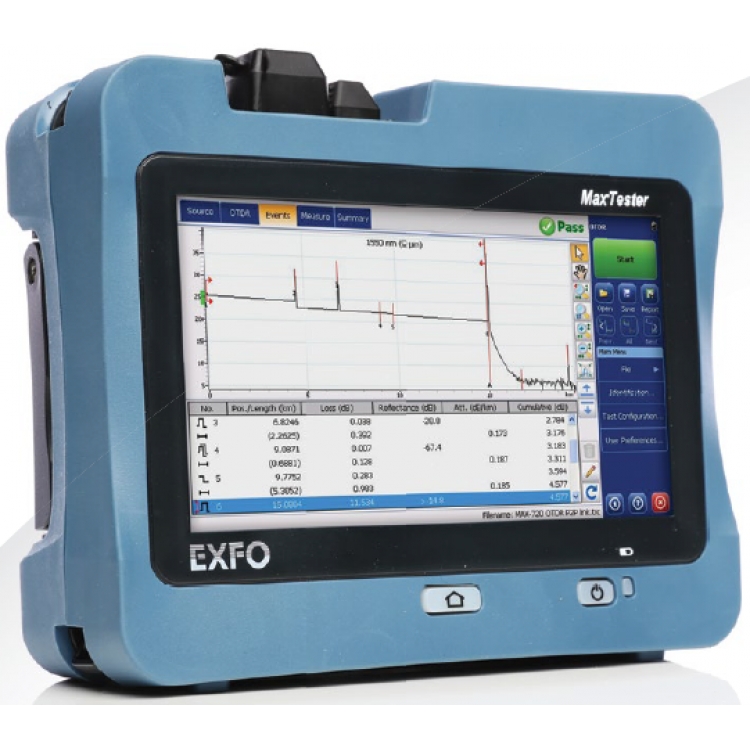

    MAX-720C光时域反射仪

    • 本店价:登录查看价格
    • 货号:YM000395
    • 品牌:EXFO
    • 上架时间:2017-05-22 16:47:01
    • 已关注浏览:859
    • 评价: (已有0条评论)
    • 销量:最近售出 0
    付款方式:支持在线支付(支付宝 财付通 网银),不支持货到付款
    我要买:-+
    小计:登录查看价格
    产品分类

    商品详情

    商品评价

    增强型MAX-720C-SM1是继续借鉴并完善了平板电脑设计理念的OTDR,它小巧轻便、便于携带且坚固耐用,适用于外场环境。它配备业内手持式测试仪中效率高的7英寸室外增强型触摸屏。它安装类似于Windows的直观GUI,确保新用户经过短期学习,便可迅速上手。此外,它还采用经过改进的OTDR2.0环境,提供基于图标的功能、迅速启动、自动的宏弯查找器以及增强的自动与实时模式。



    MAX-720C光时域反射仪主要功能

    ● 小巧轻便、坚固耐用、功能强大并借鉴平板电脑设计。

    ● 12小时续航时间。

    ● 提供即插即用型硬件选件,如可视故障定位仪(VFL)、功率计和USB工具,使技术人员的工作变得轻松。

    ● 支持iOLM光眼技术选件:智能、动态的应用,只需点击一下,便可将复杂的OTDR曲线分析化繁为简。



    MAX-720C光时域反射仪应用:

    ● 可根据自己的情况选择购买不同的波长和动态范围的应用。

    ● 如FTTx后一英里安装和故障诊断、中心局链路验证、PON网络内在线光纤故障诊断。

    ● 网络建设、维护及日常排障,适用于核心级光纤网络链路认证

    ● 适用于数据网络及日常工作级光纤网络,适用于WAN/LAN,FTTx网络



    MAX-720C光时域反射仪通用规格

    硬件

    技术规格

    显示屏

    7 in(178 mm)室外增强型触摸屏,800 x 480 TFT

    接口

    两个USB 2.0端口

    RJ-45 LAN 10/100 Mbit/s

    存储

    2 GB内存(20000条OTDR曲线,典型值)

    电池

    充电锂离子电池

    可根据Telcordia(Bellcore)TR-NWT-001138 连续运行12小时

    电源

    电源AC/DC适配器,100-240 VAC输入,50-60 Hz,9-16 V DCIN 15 W小

    尺寸(H x W x D)

    200 mm x 155 mm x 68 mm(7 7/8 in x 6 1/8 in x 2 ¾ in)

    重量(带电池)

    1.29 kg



    MAX-720C光时域反射仪技术规格

    技术规格

    MAX-710B

    MAX-720C-SM1

    MAX-730C

    具体型号

    M1

    M1

    M1

    波长(nm)

    1310/1550

    1310/1550

    1310/1550

    动态范围(dB)

    30/28

    36/34

    39/38

    事件盲区(m)

    1

    0.8

    0.8

    衰减盲区(m)

    4

    3.5

    3.5

    距离范围(km)

    0.1至160 km

    0.1至160 km

    0.1至400km

    脉冲宽度(ns)

    5 ns至20 μs

    5 ns至20 μs

    5 ns至20 μs

    线性度(dB/dB)

    ±0.05

    ±0.03

    ±0.03

    损耗阈值(dB)

    0.01

    0.01

    0.01

    损耗分辨率(dB)

    0.001

    0.001

    0.001

    采样分辨率(m)

    0.04至5

    0.04至5

    0.04至5

    采样点

    多256000

    多256000

    多256000

    距离不确定度(m)

    ±(0.75 + 0.005% x 距离 + 采样分辨率)

    ±(0.75 + 0.0025% x 距离 + 采样分辨率)

    测量时间

    用户定义(长60分钟)

    用户定义(长60分钟)

    用户定义(长60分钟)

    反射准确度(dB)

    ±2

    ±2

    ±2

    典型实时刷新率(Hz)

    3



    3



    3



    激光安全

    1M

    1M

    1M

    光源(可选)

    输出功率(dBm)

    -11.5

    -6

    -2.5

    调制

    CW,1 kHz,2 kHz

    光功率计(可选)

    校准波长(nm)

    850、1300、1310、1490、1550、1625、1650

    功率范围(dBm)

    27至-50

    不确定度(%)

    ±5% ± 10 nW

    显示分辨率(dB)

    0.01 = 大值至40 dBm   0.1 = -40 dBm至-50 dBm

    自动偏移置零范围

    大功率至-34 dBm

    声音检测(Hz)

    270/330/1000/2000

    可视故障定位仪(VFL)(可选)

    激光

    650 nm ± 10 nm

    CW/调制

    1 Hz

    62.5/125 μm时的典型Pout

    > 1.5 dBm(0.7 mW)

    激光安全

    2级

    光眼(可选)

    方式

    1.OTDR组合(Oi):在一台设备上运行iOLM和OTDR应用程序。

    2.升级:即使在现场也能增加iOLM软件选件

    3.仅支持iOLM:仅支持iOLM
