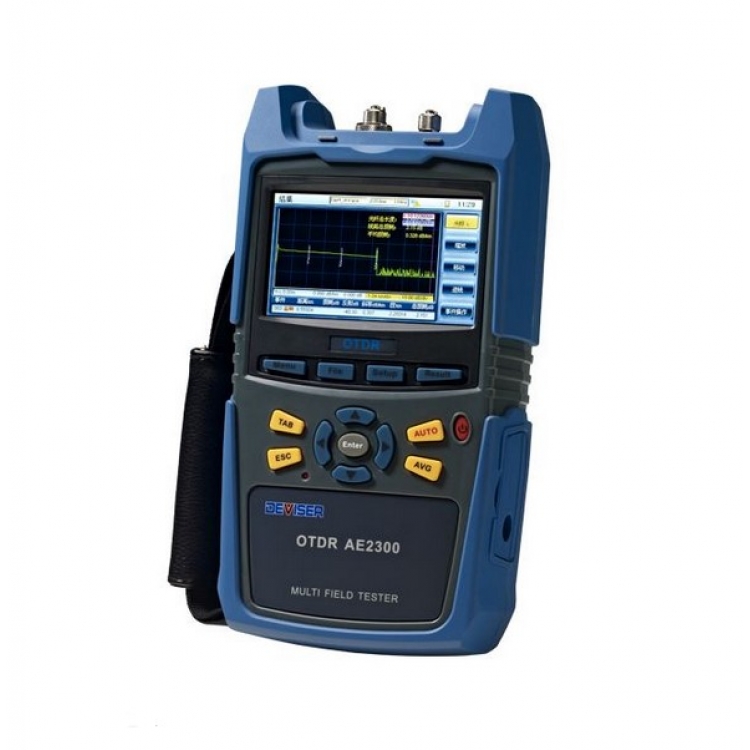

AE2300 光时域反射分析仪

AE2300型光时域反射分析仪是一款多用途、高性能、手持式OTDR。具有可视化故障定位仪（VFL）可以协助OTDR快速定位故障。无论您是在光纤网络构建与安装阶段进行链路鉴定，还是要执行快速高效的维护或者故障排查测试。

AE2300 光时域反射分析仪功能特点

﹡高准度
小盲区 < 0.8米。
﹡速度快
短测试时间可设置为5秒，即使长达100公里的线路也可在短短30秒内测试完成。
﹡操作简便
一键式操作，测试分析一步智能完成。自动判断事件点的位置并给出相应的标识。传统的双游标控制功能，指示光纤上任意两点间的衰减特性。
﹡小巧、便携，适于野外作业
抗震、防尘、防潮、4.3寸TFT触摸屏，大容量锂电池，电池可更换。工作时间过10小时，适宜野外操作。
﹡高性价比
同等动态下具有低的价格及佳的性能。
﹡待机时间长
工作时间过8小时

灵活丰富的多接口设计（RJ45，USB)
﹡RJ45接口：
可实现计算机远程控制、数据共享。
﹡USB接口：
可插U盘或直接连接电脑，数据存取方便,同时机器本身内置大内存，多可存储大于3000条曲线数据。
﹡易于拆装的光适配器，清洁方便，维护成本低。
自动诊断与自动修正
﹡光接口入射光自动检测及保护：
发现光接口有入射光，AE2300会自动报警
﹡光接口连接不良自动检测：
发现光接口污损，自动提示，避免影响测试结果
﹡仪器自校准及修正：
使用一段时间后，如发现测试结果有一定偏差，可用自动修正功能对仪表进行自校准
﹡可视化故障定位器（VFL）
高功率可视故障定位仪（VFL）可定位光缆，可实现光纤接通检查和直观的光纤中断定位。



AE2300 光时域反射分析仪产品指标

测试指标
波长	1310nm, 1550nm
距离范围（Km）	3m~160km
脉冲宽度（ns）	5ns~20μs
测量时间	用户自定义， 具备实时测量功能
距离准度（m）	±(0.5m +0.0005%×距离+采样分辨率)
衰减准度	±0.005dB
损耗门限(dB)	0.001dB
损耗分辨率(dB)	0.001dB
距离分辨率（m）	0.05m
线性度	0.05dB/dB(AE2300/AE2300L)     0.03dB/dB(AE2300H)
采样点	128000
通用指标
数据存储	>3000条
显示屏类型	4.3寸 16:9 TFT 触摸屏
光适配器	FC/PC, SC/PC
接口	USB、RJ45
外形尺寸（长*宽*高）	135mm*250mm*70mm
电源	AC/DC适配器，输入AC90-240V ±10%，输出12V
工作温度	0℃~40℃
保存温度	-20℃~70℃
相对湿度	<80%
重量	<1Kg
电池	内置可充电锂电池，充电时间<4小时，工作时间>8小时

AE2300 光时域反射分析仪订货信息

型号	动态范围（dB）	事件盲区（m）	衰减盲区（m）
AE2300H	36/34	0.8	＜4
AE2300	33/31	1.5	＜10
AE2300L	32/30	3	＜15



随机附件
主机	一台
AC适配器	一条
随机软包	一个
光盘	Toolbox软件及操作手册
