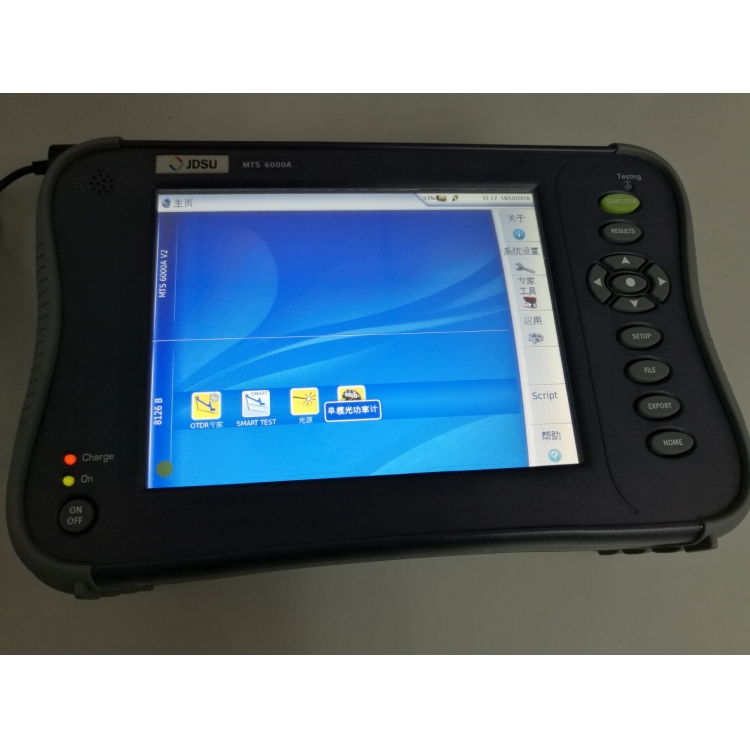

MTS6000Av2光时域反射仪



主要特性

• 紧凑、轻便、模块化和高度集成的平台
• 多层网络解决方案，从物理层到服务层均能测试
• 选件包括可现场升级的 VFL、功率计、耳机和视频检测显微镜
• 提供 40 多种物理单模或多模光纤测试应用模块
• 多重服务能力，适用于以太网和 SONET/SDH 测试
• 高度模块化的扁平外形具备升级测试能力，并提供可互换的模块承载架、应用模块和平台选件



主要优势

• 可扩展的多重测试平台，随网络和相关测试要求而变（物理层到服务层）
• 针对工作流程和云集成（以太网、WiFi、蓝牙、3G/4G、LTE 等）进行优化
• 面向未来的高度模块化平台，具有可现场升级的选件和模块
• 支持云环境的可选 StrataSync™ 软件能提升现场工作效率

应用

1.可执行双向的 OTDR 和损耗测量

2.可执行 10 G、10 GE 和 40 G 光纤色散测试(PMD/CD/AP)

3.可作为光谱分析仪用于安装和维护 CWDM/DWDM 网络

4.可用于 850、1310 和 1550 nm 波长的 10 GELAN- 和 WAN-PHY 网络测试



技术指标（25°C 时的典型值）

通用技术指标

平台	描述
显示屏	8 英寸 TFT 彩色触摸屏,LCD 800x600（可选高清屏）
I/O 接口	2 个 USB 2.0 端口 1 个微型 USB 2.0 端口 RJ45 LAN 10/100/1000 Mbps 1 个 RS422 接口 内置蓝牙（可选） 内置 WiFi 802.11 b/g/n（可选） 1 个音频插孔 1 个小型 SD 接口
内部存储器	2GB（128MB 用于存储）
电源
电池类型	标准可拆卸锂离子电池
交流/直流适配器	输入 100–240 V，50–60 Hz， 输出 19 V DC/4.7 A
尺寸
带一个 6100 模块承载架和电池的主机（长x高x宽）	290 x 188 x 97 毫米（11.5 x 7.4 x 3.8 英寸）
重量
仅主机（无电池和模块）	2.4 千克 （5.3 磅）
带一个 6100 模块承载架和电池的主机	3.4 千克 （7.5 磅）
环境
工作温度范围（无选件）	–20 至 +50°C （–4 至 122°F）
工作温度范围（带所有选件）	0 至 +40°C （32 至 104°F）
存储温度	–20 至 +60°C （–4 至 140°F）
湿度	0 至 95% 无结露
基本装置光接口（可选）
功率计1
校准波长	850、1310、1490、1550、1625 nm
波长范围	800 至 1650（增量为 1 nm）
准度2	±0.2 dB
量程3	+10 至 –60 dBm
分辨率	0.01 dB/0.01 nW
连接器类型	通用推/拉 (UPP)
光话机
动态范围	45 dB
功能	电话、数据传输
激光等级	1 级
连接器类型	通用推/拉 (UPP)
可视故障定位仪 (VFL)
波长	650 nm
发射模式	CW，1 Hz

1. 温度 25°C 时，稳定 20 分钟后和调零后

2. 在校准波长下（1650 nm 除外）

3. –45 dBm（从 800 至 1650 nm）

OTDR模块技术指标

光时域反射仪部分

EVO_B、C、D系列：

• 激光安全等级： 21 CFR Class1
• 距离单位：km ，英尺，英里
• 折射率范围： 1,30000－1,70000nm；步长 0,00001
• 采样点： 256,000
• 距离范围： 0.5km 到320km
• 距离显示分辨率： 1cm
• 标识分辨率：1cm
• 采样分辨率： 4cm
• 距离准度： ±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度)
• 衰减测量模式：自动、手动、 2 点、 5 点、 LSA
• 显示范围： 1.25dB-55dB
• 衰减显示分辨率：0.001dB
• 标识分辨率：0.001dB
• 衰减线性度： ± 0.03dB/dB
• 反射准度： ±2dB
• 门限值： 0.01－5.99 dB；步长：0.01 dB
• 存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0

EVO_AV系列：

• 光接口： PC 插芯，FC、SC适配器（ST和DIN可选）
• 激光安全等级： (21 CFR) Class 1
• 距离单位：km，m，feet，miles，inches
• 折射率范围：1.300000 to 1.700000 ，步长 0.00001
• 采样点数量：256,000
• 距离测量：自动或双光标
• 距离范围：0.05 to 10 km
• 标识分辨率：1 cm
• 采样分辨率：2 cm
• 距离准度：±0.1 m ±采样分辨率±1 x 10−5x 距离(不包括群折射率不确定度)
• 衰减测量

1. 模式：自动、手动、2点、5点和LSA
2. 显示分辨率： 0.001 dB
3. 标识分辨率： 0.001 dB
4. 线性度： ±0.05 dB/dB
5. 门限： 0.01 to 1.99 dB，0.01 dB步长

• 反射/ORL测量

1. 反射准度： ±2 dB
2. 显示分辨率： 0.01 dB
3. 门限： −11 to −99 dB，1 dB 步长

• RDZ-SLM OTDR 应用

1. 中心波长1：850 +10/−30 nm
2. 动态范围2： 16 dB
3. 脉冲宽度：1 ns
4. 事件盲区3： 0.2 m
5. 衰减盲区4： 0.4 m

• OTDR 应用

1. 中心波长1： 850 +10/−30 nm; 1300 ±20 nm
2. 动态范围2： 24/24 dB
3. 脉冲宽度： 1 ns to 50 ns
4. 事件盲区3： 0.2/0.25 m
5. 衰减盲区4： 1.5/2.1 m

• 激光器在25°C ，测量10 μs。
• 从光纤起始电平到RMS（SNR=1）噪声电平，30秒平均时间，脉冲宽度。
• 反射峰下降1.5dB，使用脉宽。
• 距离线性回归0.5dB，反射峰高度-35dB，使用脉宽。

连续波光源（与OTDR同一接口）：（标准配置）

	8100B	8100C	8100D
波长	1310nm、1550nm、1625nm	1310nm、1490nm、1550nm、1625nm	1310nm、1550nm、1625nm
输出功率	-3.5dBm	-3.5dBm	0dBm
稳定度	﹤±0.1dB（25℃，1小时）
输出模式	CW、270Hz、330Hz、1kHz、2kHz、TWINtest



光功率计（与OTDR同一接口）：（标准配置）

	8100B	8100C	8100D
校准波长	1310nm、1490nm、1550nm、1625nm
功率范围	-3 到 -55dBm	-3 到 -55dBm	-5 到 -55dBm
准度	±0.5dB（在-30dBm时）

订货信息

基本仪表

• MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S
• MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M

主机选件

• 内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL
• 内置光话机（要配置适配器）： E80ETS
• 内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM
• 内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL
• 内置 WiFi 选件：E60V2WIFI
• 内置蓝牙选件：E60V2BLUE
• 附加的高性能锂离子可充电电池 E60LIHP1
• 100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK

附件

• 点烟器电源适配器： E80lighter
• 适用于 6000A (V2) 的包式手提箱 ：ESCASE6KV2
• 软质手提箱： E40SCASE1

应用软件

• 光纤迹线察看软件（免费）：EOFS-110
• 光纤迹线软件（用于后处理）：EOFS-100
• 光纤光缆软件（用于验收报告生成）：EOFS-200

光时域反射模块

常用模块

型号	应用	波长	动态范围	盲区
E8126B	中距单模	1310/1550nm	41/40dB	0.65m/2m
E8136B	中距单模	1310/1550/1625nm	41/40/40dB	0.65m/2m
E8126C	长距单模	1310/1550nm	45/45dB	0.6m/2m
E8136C	长距单模	1310/1550/1625nm	45/45/44dB	0.6m/2m
E8139C	长距单模	1310/1490/1550nm	45/44.5/45dB	0.6m/2m
E8126D	长距单模	1310/1550nm	50/50dB	0.5m/2.5m
E8136D	长距单模	1310/1550/1625nm	50/50/50dB	0.5m/2.5m



高分辨率多模应用

型号	波长	动态范围	盲区
MTS6000AV2-OTDR-RDZMM测试包※	850nm	16dB	0.2m/0.4m
E8123AV	850/1300nm	24/24dB	事件0.2m/0.25m；衰减1.5m/2.1m

※测试包：包含MTS6000Av2主机，内置光功率计和VFL可见光故障查找器，PC插芯，SC和FC连接器，软携带包

多模应用

型号	应用	波长	动态范围	盲区
E8123SRL	高分辨率多模	850/1300nm	24/24dB	0.5m/2m
E8146SRL	高分辨率单/多模	850/13001310/1550nm	24/24dB；40/38dB	0.5m/2m 0.8m/4m

PON网络在线测试

型号	应用	波长	动态范围	盲区
E81162C	在线长距离PON网络	滤波1625nm	44dB	0.6m/2m
E81165C	在线长距离PON网络	滤波1650nm	43dB	0.6m/2m
E8138C-65	在线长距离PON网络	1310/1550nm,滤波1650nm	45/45dB,43dB	0.6m/2m
E81162D	在线长距离PON网络	滤波1625nm	50dB	0.6m/2m
E81165D	在线长距离PON网络	滤波1650nm	48dB	0.6m/2m
