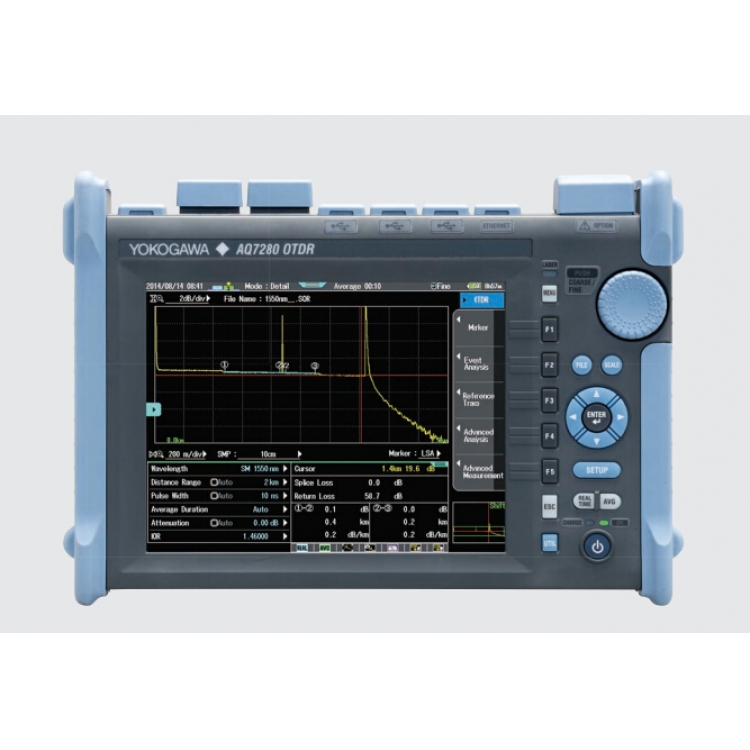

    AQ7280横河光时域反射仪

    • 本店价:登录查看价格
    • 货号:YM000156
    • 品牌:横河
    • 上架时间:2016-12-08 16:21:40
    • 已关注浏览:1269
    • 评价: (已有0条评论)
    • 销量:最近售出 1
    付款方式:支持在线支付(支付宝 财付通 网银),不支持货到付款
    我要买:-+
    小计:登录查看价格
    产品分类

    商品详情

    商品评价

    AQ7280系列是可以测量光纤的距离和损耗、确定故障所在位置的高性能测量仪器。为了提高效率和测量质量,AQ7280系列采用了电容式触摸屏,拥有多点触控功能。AQ7280系列共有9个型号,包括AQ7285AAQ7283KAQ7285A拥有动态范围,适用于长距离测量,而AQ7283K多可测量四个不同波长。作为一个模块化的测量单元,用户可以在现场更换测量模块,这使AQ7280系列拥有灵活性和方便性。通过更换测量单元,AQ7280系列可以灵活对应因光通信技术发展而产生的新的测量需求。


    AQ7280横河光时域反射仪(OTDR)产品特点:

    AQ7280应用广泛,可以满足从光接入网到核心网分析的所有测试测量需求

     ●安全可靠:坚固的机身设计,支持在恶劣的 现场条件下工作。成熟的操作系统不但能够确保 测量的稳定性,做出快速响应,而且其防护软件 还可以抵御病毒攻击。

    操作方便:采用高清晰8.4英寸彩色多点式触摸屏与硬键按钮相 结合的双操作模式。通过应用软件,可以 实现自动测量并轻松查看分析结果。

    闪电速度:闪电开机,AQ7280从关机状态到测量准备仅需 几秒钟时间。多任务处理可大幅提 高测试效率。通过无线连接可快速时间获得测量 报告。

    利用安装WindowsTM操作系统的设备和无线路由连接技术,可以远程控制OTDR。运用FlashAiTM技术可以将测量结果从OTDR传输到运行windowsTM操作系统的设备上。此外,通过邮件/文件传输软件发送结果/报告可方便直接生成报表。

    持续不断地供电:AQ7280锂电池拥有的强劲电力,可使它持续供电15个小时。并且,即使激光一直处于打开状态,续航时间也可长达10个小时!


    AQ7280横河光时域反射仪(OTDR)技术参数表

    显示

      8.4英寸彩色多点式触摸屏800×600

    横轴



    采样分辨率

      5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m

    采样点数

      Max.50,000

    读取分辨率

      Min.1cm

    群折射率设置

      1.300001.79999步长0.00001

    距离单位

      Km,Kf,Miles

    偏移误差

      +1m

    刻度误差

      量程×2×10-5

    采样误差

      +1m采样分辨率

    纵轴

    显示刻度

      0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div

    读取分辨率

      Max.0.001dB

    损耗测量准度

      +0.05dB/dB

    距离测量功能

      以八位数显示任何两个给定点的相对单程距离

    损耗测量功能

      显示单程损耗,5位数,步长0.001dB

      平均损耗、接头损耗、熔接损耗、波形上两个给定点的区间损耗

    回波损耗测量功能

      测量机械连接器,整个区间及部分区间的回波损耗

    曲线分析功能

      多曲线分析,双向波形分析,波形求差分析,分段分析

    存储器

    内部存储器

      至少存储1000条曲线,全中文文件名

    接口

    USB(热插拔)

      2USB接口,遵循USB1.1标准,SD卡接口pc、打印机

    文件格式

      读:SOR,TRD,TRB,SET(AQ7270/7275)
      写:SOR,SET,CSV,BMP,JPG,PNG

    电源

    AC 适配器

      AC 100-240V,50~60Hz, max.70W

    电池

      工作时间:15小时,充电时间:小于5小时

    环境条件

    工作温度

      0 to +45oC(充电时:0 to 35oC)

    存储温度

      -20 to +60oC

    相对湿度

      85%

    尺寸/重量

      287×210×80mm /2.2kg

    附件

      电池,背带,交流适配器,操作说明书(各一份)



    AQ7280横河光时域反射仪(OTDR订货信息

    型号

    波长

    动态范围

    事件盲区

    衰减盲区

    AQ7282A

    1310/1550nm

    38/36dB

    0.6m

    3.5m/4m

    AQ7283A

    1310/1550nm

    42/39dB

    0.6m

    3.5m/4m

    AQ7284A

    1310/1550nm

    45/45dB

    0.6m

    3.5m/4m

    AQ7285A

    1310/1550nm

    50/50/dB

    0.5m

    3.5m/4m

    AQ7283F

    1310/1550/1650nm

    42/40/40dB

    0.6m

    3.5m/4m/4m

    AQ7283H

    1310/1550/1625nm

    42/40/39dB

    0.6m

    3.5m/4m/4m

    AQ7284H

    1310/1550/1625nm

    46/35/44dB

    0.6m

    3.5m/4m/4m

    AQ7283K

    1310/1550nm(SM)

    42/40dB

    0.6m

    3.5m/4m

    1490/1625nm

    40/38dB

    0.6m

    3.5m/4m

    AQ7282M

    850/1300nm(MM)

    2725dB

    1m

    4m/5m


    注:以上选型配置表中加粗字体为常用配置。

    AQ7280横河光时域反射仪标准配置:

    ·AQ7280主机·电池·AC适配器/电源线·仿真软件·操作手册·软包·背带
