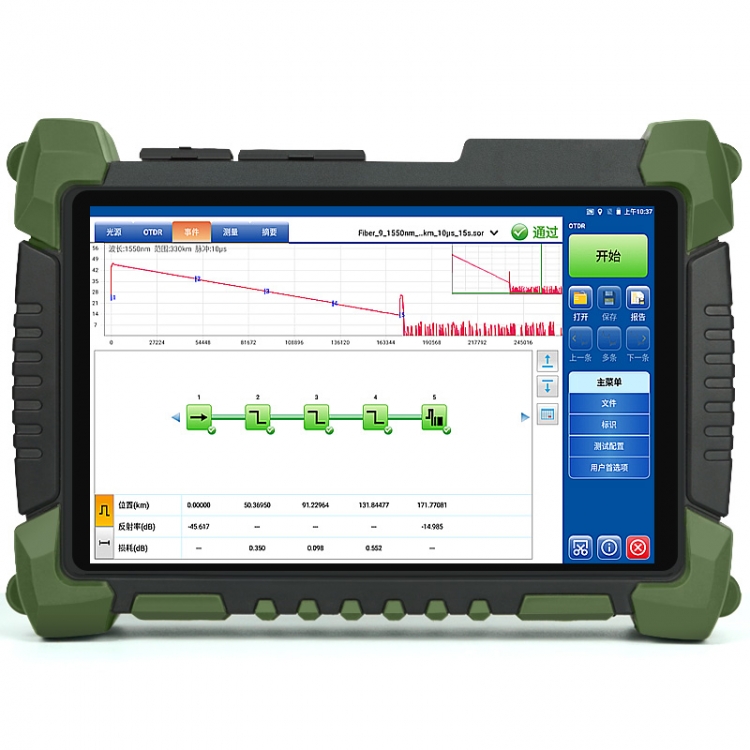

TFN MR7是针对高精度光纤测试而推出的一款高性能多功能测试平台，广泛用于包括核心网、城域网和接入网在内的网络系统的安装和维护；
RM7具备10.1英寸多点触控式电容触摸屏，该产品起始动态42/40dB,可配置到50dB动态范围， 0.05m的测距分辨率，具有0.6m的测试盲区，具有双波长、三波长在线测试、四波长，以及单、多模一体等丰富的配置功能模块，其优秀的算法及综合分析能力，极大的保证了测试结果的高精度和可靠性；
本产品功能全面，配置光功率计、VFL、光纤端面检测、光损耗测试、故障定位、光眼（智能光链路分析）、激光测距、寻线仪网络功能测试。其光功率计和VFL红光模块，激光测距模块可实现插拔独立使用及系统集成使用。
TFN MR7光时域反射仪产品特点：
Ø 10.1寸大屏幕彩色LCD显示，亮度可人工调整。
Ø 多点触控式触摸屏操作，操作方便、快捷。
Ø 超大动态50/48dB,支持超长距离测试
Ø 16G大容量数据存储。
Ø 数据接口USB（主机和客户端），支持多种数据备份方式。
Ø 随机附带PC管理分析软件，进行测量数据的后期存档管理。
Ø 自动屏保功能，节省功耗。
Ø 交/直流双路供电。
Ø 大容量电池，1次充满电后可连续工作15小时以上。
OTDR模块参数
型号
RM7-S3
RM7-S4
RM7-S5
RM7-M1
RM7-C1
RM7-SM1
波长(nm)
1310±20 1550±20
1310±20 1550±20
1310±20 1550±20
850±20 1300±20
1310±20 1550±20 1625±20
850±20 1300±20 1310±20 1550±20
光接口数量
1
2
接头端面
UPC/APC
APC/APC
UPC/APC
适用光纤
SM
MM
SM
SM/MM
测试范围(km)
0.1,0.5,1.25,2.5,5,10,20,40,60,80,100,150,200,330,自定义
脉冲宽度(ns)
SM:3,5,10,25,50,100,250,500,1000,2500,5000,10000,20000
MM(850):5,10,25,50,100,250,500,1000
MM(1300):5,10,25,50,100,250,500,1000,5000
事件盲区(m)
0.6
1
0.6
衰减盲区(m)
2.5
4
2.5
2.5
动态范围(dB)
42/40
45/43
▲50/48
26/32
44/42/40
26/32/40/38
最大采样点数
256000
最小点间距(m)
0.04
测量时间(s)
5,15,30,45,60,90,120,180,自定义
线性度(dB/dB)
±0.05
损耗分辨率(dB)
0.001
距离不确定度(m)
±(0.8+0.005%*距离+采样分辨率)
折射率范围
1.000000-2.000000
光源
＞-5dBm,同OTDR波长
光源调制
CW,270Hz,1kHz,2kHz,1kHz+闪烁,2kHz+闪烁
OPM参数
响应波长
800~1700nm
校准波长
850,980,1270,1300,1310,1490,1550,1577,1625,1650nm
功率范围
-50dBm~+30dBm
连接器
2.5mm通用
★是否支持插拔
支持
VFL参数
波长
650±20nm
调制模式
CW,闪烁(约2Hz)
输出功率
10mW
光连接器
2.5mm通用
★是否支持插拔
支持
★激光测距
测量范围
0.03~40m
分辨率
0.01m
准确度
0.02m
测量单位
m/ft
★是否支持插拔
支持
平台参数
★显示屏
10.1英寸 1280*800 高亮度 彩色TFT屏幕
触摸
多点触控式电容触摸屏
接口
业务接口
2个，自定义PCI-Ex1接口
USB
2个，USB TypeAx2，USB TypeCx1
TF卡槽
1个
▲Nano SIM卡槽
1个
3.5mm耳机接口
1个
以太网接口
1个，10/100/1000BASE-T
DC电源接口
1个，5.5/2.5mm，内正外负
模块接口
2个，USB TypeCx2
电源
充电
15V 2.67A
充电时间
5.5小时
★工作时间
＞15小时
数据存储
内部存储
16G
外部存储
USB存储，TF卡
支持格式
写入:sor,tor,pdf,png,csv;读取:sor,tor,pdf,png,csv
无线技术
蜂窝网络
FDD-LTE/TDD-LTE/WCDMA/TD-SCDMA/GSM/EDGE
WiFi
2.5G+5G,802.11a/b/g/b/ac
蓝牙
BT4.2(BR/EDR+LE)
定位技术
GPS/A-GPS/GLONASS/BD
背光调节
无极可调
休眠
15s,60s,5min,30min,永不,5档可调
自动关机
1~12hour,永不,13档可调
语言
简体中文，英语，其他语言可定制
外形尺寸
287mm*190mm*74mm
重量
