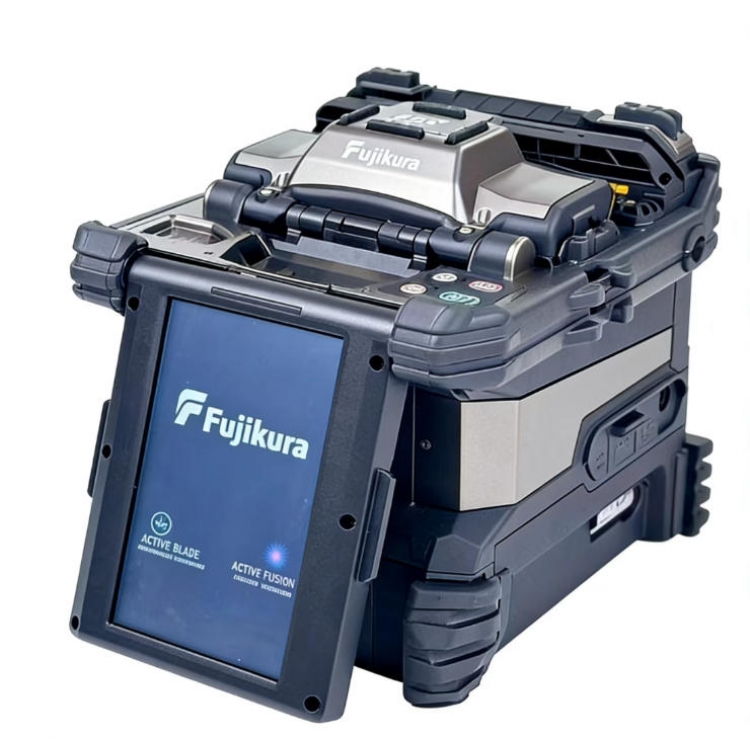

藤仓99R12带状光纤熔接机

藤仓99R12带状光纤熔接机产品介绍

99R 带状光纤熔接机相较于以往机型更快、更可靠，并且大幅提升了熔接品质，应用了多项新技术重塑施工现场效能。

(1) 光纤自动整列功能：在放置光纤时，如果光纤没有落在 V 型槽的正确位置，该功能可自动将其排列至合适位置，从而减少因放置错误导致的重复操作。

(2) 端面间隔自动校正功能：可在熔接前自动将左右光纤的端面间隔调整为均匀状态，从而降低熔接损耗。

99R 上还搭载了全新 FH-80 系列光纤夹具，在夹具前端增加了压板机构，可以更好地压住光纤，在使用蛛网光纤(SWR)时，光纤的位置偏移减少，放置性能得到提升。

99R 同时具备视频教学指导功能、GPS 功能、USB PD 供电、可现场更换的 V 型槽、智能熔接控制技术和智能刀片管理技术。99R 标配的 CT60 切割刀可以根据用户需要，自由调节刀臂打开角度的大小，并将其切割刀片从以往的 16 面增加到28面，因此再无需调节刀片的高度。

通过以上技术改进，99R 提升了熔接工作效率，适用于数据中心内的高密度多芯数光纤接续以及下一代干线光缆的施工维护。
99R12熔接机的携带箱整合了多种用途，携带箱打开后就可以开始熔接操作，并且根据不同的操作环境，可以选择将熔接机放置于携带箱的顶部或是将工作托盘取出进行操作。工作托盘配备有两个大空间抽屉可存放工具和电池，并且托盘可以分开成两个部分以适应不同的工作场景。
藤仓99R12带状光纤熔接机产品特点

*12芯带状光纤熔接机
*采用自动化架构，光纤自动整列功能和端面间隔校正功能
*可以在施工现场进行更换的备用12芯光纤V型槽
*可以兼容12芯带状光纤的光纤夹具
*人性化的多功能携带箱
*可蓝牙无线连接CT60光纤切割刀和RS02/03带状光纤热剥除钳
*BTR-19大容量锂电池6380mAh，满电状态下可以熔接加热165次

*内置 GPS 定位功能，可实时记录熔接位置信息

*支持移动电源供电
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册

藤仓99R12带状光纤熔接机技术参数

光纤对准方式		利用光纤熔接过程中表面张力作用进行包层对准
适用光纤芯数		单芯, 2, 4, 5, 6, 8, 10, 12
适用光纤类型	光纤类型	单模光纤
		多模光纤
	包层直径	约为125μm
适用涂覆层	光纤夹具	涂覆层形状：参考夹具类型
		切割长度：10mm
光纤熔接效果	熔接损耗	ITU-T G.652：平均0.05dB
		ITU-T G.651：平均0.02dB
		ITU-T G.653：平均0.08dB
		ITU-T G.655：平均0.08dB
		ITU-T G.657：平均0.05dB
	熔接时间	SM FAST模式：平均16~18秒
		SM AUTO模式：平均19~26秒
		Single 60mm 模式：平均 8~15 秒
适用热缩套管	热缩套管类型	加热收缩型套管
	热缩套管长度	66mm
	热缩套管直径	加热前6.0mm
热缩套管加热效果	加热时间	40mm FP-05模式：约为33~40秒
		40mm FP-04T模式：约为17~19秒
		Single 40mm模式：约为14~16秒
		Single 60mm模式：约为13~15秒
光纤拉力测试		约为2.0N
电极棒寿命		约为1,500次熔接
外观属性	尺寸W	约为178mm（不包括突出部）
	尺寸D	约为178mm（不包括突出部）
	尺寸H	约为171mm（不包括突出部）
	重量	约为2.6kg（含电池）
环境适应能力	温度	使用环境：-10~50℃
		存储环境：-40~80℃
	湿度	使用环境：0~95%RH不结露
		存储环境：0~95%RH不结露
	海拔	3,700m
交流适配器	输入	交流100~240V, 50/60Hz，1.5A
	输出	DC12V,  5A
电池	类型	可充电锂电池
	输出	约为直流14.4V / 6,380mAh
	容量	约为165次熔接和加热循环
	温度	充电环境：0~40℃
		存储环境：-10~50℃
	电池寿命	约为500次充电循环
显示	液晶显示器	5英寸TFT彩色触摸屏
	放大倍数	约为20倍：12芯带状光纤，90倍：单芯光纤
照明	V形槽	LED灯
GPS		记录当前熔接位置（无位置追踪功能）
接口	PC连接	USB2.0 Type-C；支持 USB PD 供电，支持因特网联网远程升级
	电源输出	USB2.0 A 型口 直流DC5V / 500mA
	带状光纤热剥除钳	Mini DIN 6pin 直流DC12V，1A
	无线通信	Bluetooth 5.2
数据存储	熔接模式	100个熔接模式
	加热模式	30个加热模式
	熔接结果	20,000个熔接结果
	熔接图像	100个图像
三防性能	防震	76cm高度六方向的自由坠落
	防雨	降水量在10mm/hr的情况下10分钟
	防尘	暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒）

藤仓99R12带状光纤熔接机配置清单

主机及附件
说明	型号	数量
熔接机主机	99R12	1台
电池	BTR-19	1块
交流适配器	ADC-22	1个
交流电源线	ACC-24	1根
光纤切割刀	CT60	1把
带状光纤热剥除钳	RS03	1把
光纤夹具	FH-80-XX	2对
备用12芯光纤V型槽	VG12-02	1副
备用电极棒（在备用V型槽上）	ELCT2-16C	1对
酒精泵	AP-02	1个
内六角螺丝刀	HEX-01	1把
V型槽清洁刷	VCB-01	1把
USB数据线	USB-02	1根
快速指导手册	QRG-03	1份
携带箱/工作台	CC-48	1个
左侧工作托盘	WT-11L	1个
右侧工作托盘	WT-11R	1个
工作托盘冷却架	JP-11	1个
三脚架螺丝	TS-04A	2个
携带箱背带	ST-03	1根
熔接机背带
