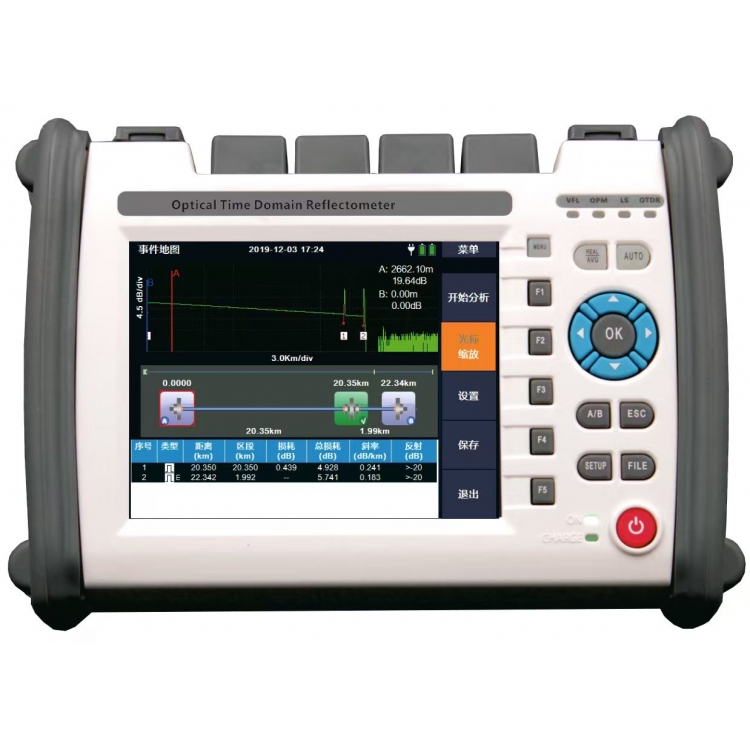

ACTC-1000汇信光时域反射仪

ACTC-1000多功能功能光时域反射仪采用5.6英寸TFT触控彩屏设计,内置多种操作语言，内置多种功能模块可选：光时域反射仪OTDR模块，光纤端面检测仪模块，光源，光功率计，红光源模块，损耗测试模块，时间地图模块，具有光路自动保护功能，操作简单，使用U盘，USB数据线，SD卡均可导出测试数据。



ACTC-1000汇信光时域反射仪主要特点

 具备触摸屏和按键结合操作

 事件盲区和衰减盲区为 : 1m/5m

 采样分辨率:5cm

 支持多曲线分析，支持回波损耗计算和事件点显示

 多种数据接口:USB  (TypeA), MINI USB,SDcard

ACTC-1000汇信光时域反射仪技术参数



波长(至多可选4个波长)	单模（多波长可选）	多模
	1310nm , 1550nm , 1490nm , 1625nm	850nm , 1300nm
动态范 围(dB )	26~42dB	26/28dB
事件盲区/衰减盲 区	1/5 m	2 .5 m/8 m
采样分辨率	0 .05m
采样点	128000
线性度	≤0 .05d B/dB
损耗分辨率	0 .001d B
距离分辨率	0 .01m
测量距离精度	±( 1m+测量距离 ×3×10-5 +采样误差) (不计算折射率误差)
存储	16G SD card(>100000 data)
数据接口	USB(Type A×1,Type B×1)
电池	单电池容量:7 .4V/5200mAh(双电池供电 )
温度	工作环境温度：- 10℃~+50℃； 保存环境温度：-20℃~+70℃
湿度	≤95%  (不冷凝 )
重量	2 15×155×68mm / 1. 1kg (包含 电池 )

可选功能模块



模块名称	参数	备注
红光源	1-20mW可选	标配10mW
光功率计	A型 ：+ 10~ +70d B m ；B型 ：+26~-50d B m	标配A型
稳定光源	输出功率:-5d B m±2d B ;调试频率:270/ 1 k/2 k Hz	只针对单模
事件地图	可选配光眼模块	标配



ACTC-1000光时域反射仪 OTDR模块订货信息

模块号	工作波长 (nm)	动态范围 (dB)	事件盲区 (m)	衰减盲区 (m)
多          模
ACTC-1000-M1	850 /1300	26/28	2.5	8
单          模
--2波长S系列
ACTC-1000-S1	1310/1550	32 / 30	1/1	5/5
ACTC--A320-S2	1310/1550	37 / 35	1/1	5/5
ACTC-1000-S3	1310/1550	40 / 38	1/1	5/5
ACTC-1000-S4	1310/1550	42 / 40	1/1	5/5
--3波长T系列
ACTC-1000-T2	1310/1490/1550	37 / 35/ 35	1/1/1	5/5/5
ACTC-1000-T4	1310/1550/1625	37 / 35 / 35	1/1/1	5/5/5
--4波长F系列
ACTC-1000-F1	1310/1490/1550/1625	37/35/35/35	1/1/1/1	5/5/5/5
ACTC-1000-F2	1310/1490/1550/1625	42/37/40/35	1/1/1/1	5/5/5/5
--在线测测试OL系列
ACTC-1000-PT3	1310/1550/1625	42/ 40 / 40	1/1/1	5/5/5
--单、多模一体SM系列
ACTC-1000-SM1	850/1300/1310/1550	26/28/37/35	2.5/2.5/1/1	8/8/5/5



ACTC-1000汇信光时域反射仪标准配置：

主机，内置电池，电源适配器，使用说明书，合格证，软包。
