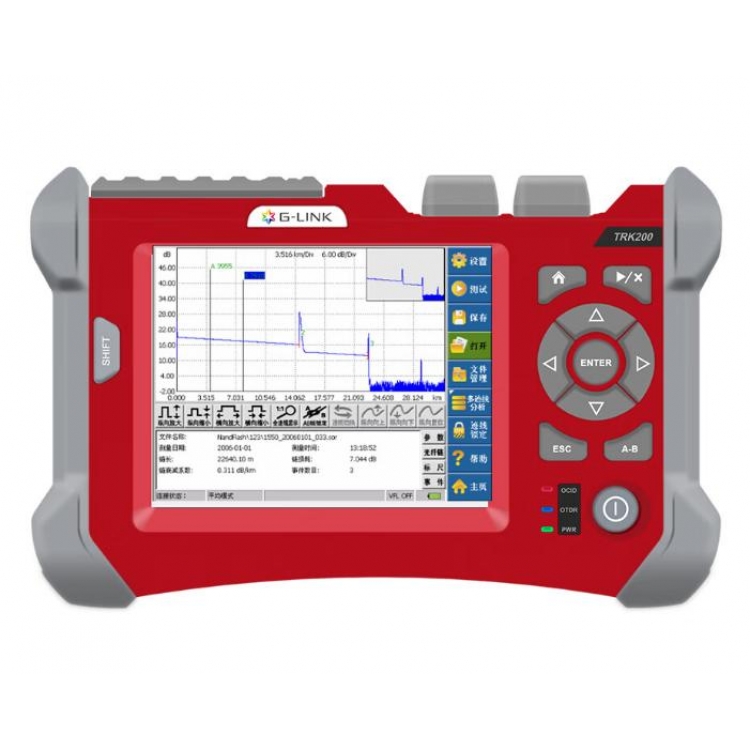

TRK200-100C 聚联 光缆普查仪OTDR一体机

TRK200 聚联 OCID光缆普查仪OTDR光时域反射仪一体机产品特点：

采用5.6英寸液晶触屏，触摸屏+按键操作两用，使用便捷

 OCID光缆普查仪和OTDR光时域反射仪功能组合

工作模式自动、手动可选 ·

坚固外壳设计，防尘防震

采用大容量锂电池，支持低功耗模式

可通过音视频信号自动/手动定位目标光缆

光缆普查距离大于100公里

SD卡存储媒介，实现大容量迹线存储

TRK200-100C 聚联 光缆普查仪OTDR光时域反射仪一体机技术参数：

型号		TRK200-40A	TRK200-100C
光缆普查仪-     OCID	测量方式	单纤测试
	波长	1550nm
	初始盲区	无盲区
	单向光缆损耗	10dB	20dB
	测试距离²	40km	100km
	光学连接器	FC/APC
	光源输出平均功率/ 电平值测试	>-10dBm
	光缆末端回波损耗要求	≤40dB(光缆损耗小于10dB)	≤20dB(光缆损耗小于20dB)
	输入模式	触摸屏LCD+按键
	输出模式	可视：条状图、心电图模式(触摸屏LCD)
		音频：声音(对应扰动强度)
	备注：1、末端加反射器(反射值>-3dB)再增加5dB。 2、末端加反射器(反射值>-3dB)再增加20Km。
型号		TRK200-40A	TRK200-100C
OTDR	波长	1310/1550nm
	动态范围3	32/30dB	38/36dB
	事件盲区	2.5m	2m
	衰减盲区(m)⁵	15m	13m
	脉冲宽度	5~20480ns
	距离范围(km)	0.3至180
	采样分辨率(m)	0.125至8
	采样点	32K
	损耗阈值(dB)	0.05
	损耗分辨率(dB)	0.001
	典型实时刷新时长	0.2s
	光学连接器	FC/UPC
	迹线存储容量	SD卡(16G),>10000条
	备注：3、该项指标是使用典型PC型连接器进行测量时仪器的保证性能。 不考虑由于光纤折射率导致的不确定度。 4、动态范围是在180km/20480ns/3min条件下测得的数据。 5、盲区测量条件：反射事件在10Km以内，回损为45dB,用最小的脉宽进行测量。



TRK200 聚联 光缆普查仪，光时域反射仪一体机一般技术指标

光纤类型	SM	数据接口	USB接口、SD卡接口
显示屏	5.6’触摸屏	电池	锂电池(7.4V8Ah), 上一个：ACTC-3020汇信 光缆普查仪OTDR一体机 下一个：JW6208光缆普查仪 商品评价 0% 好评度 好评(0%) 中评(0%) 差评(0%) 发表评价即可获得积分，前五位评价用户可获得双倍积分： 您可对已购商品进行评价 发评价拿积分 前五名可获双倍积分 全部评价(0) 好评(0) 中评(0) 差评(0) 总计 0 个记录   登录账号： 匿名用户 电子邮件： 评价等级： 评论内容： 验证码： 个人中心 帐户注册 购物流程 订单信息 关于配送 订单查询 订单取消 订单确认 支付方式 货到付款 在线支付 银行转帐 售后服务 退换货地址 退换货说明 维修OTDR,维修2M误码测试仪，维修光纤熔接机... 关于我们 关于我们 服务条款 微信扫一扫 客户服务热线 010-87669287 关于我们 | 联系我们 | 免责条款 | 隐私保护 | 招聘英才 | 在线留言 | 快递查询 | 网站地图 Copyright © 2016 北京汇信时代科技股份有限公司 版权所有，并保留所有权利 粤ICP备00000000号
