    OPT-18A航空电子测试仪

    • 本店价:登录查看价格
    • 货号:YM000492
    • 品牌:汇信
    • 上架时间:2022-11-28 11:39:45
    • 已关注浏览:298
    • 评价: (已有0条评论)
    • 销量:最近售出 100
    付款方式:支持在线支付(支付宝 财付通 网银),不支持货到付款
    我要买:-+
    小计:登录查看价格
    产品分类

    商品详情

    商品评价

    OPT-18A便携式航空电子测试仪可以用于飞机仪表的测试,方便航校、飞行学院和飞机维护人员日常测试维护飞机的仪表,同时也可以用于科研院所在实验室里进行教学和测试。

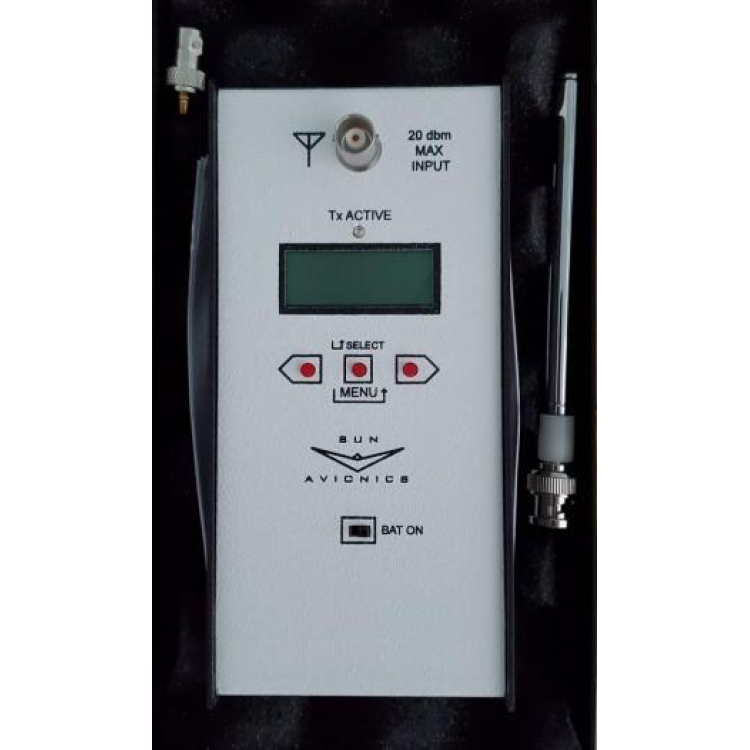

       OPT-18A是一款便携式的航空电子测试仪,可以通过usb线连接充电宝供电或者45号电池来供电,自带屏幕,方便操作。发射功率是0.25毫瓦,这样设计的目的是可以减少对其他电子信号的干扰以及更好的测试接收机的灵敏度。接收端口可输入是20dbm,测试的时候需要根据具体的测试项目距离应答机天线5米至15米左右的距离,如果是应答机通过线缆直接输入到OPT-18A里测试,建议您选购40db的衰减器。



    设备清单:OPT-18A主机,天线



    OPT-18A航空电子测试仪选购清单:

    1.40db的衰减器,OPT-18A最大输入是20dbm,超过就会损坏OPT-18A。通过OPT-18A和应答机线缆直接连接测试的情况,建议选购。

    2 OPT-18A支架,方便固定OPT-18A



     OPT-18A航空电子测试仪主要的功能如下:

    ADS-B信号模拟:可以模拟发出1090MHZADS-B信号,可以设置位置和高度,模拟一个大约15英里从西到东再回到西的轨迹,用来测试接收机或者ATC显示系统。

    VOR测试

    ILS测试

    DME测试

    ADF-NDB测试

    应答机A/C/S模式测试

    1090MHZ ADS-B测试

    A/C/S模式应答机output power测试

    Detect power droop

    测量A/C/S模式的Minimum Trigger Level MTL

    -9dbm sidelobe suppression

    应答机接收频率

    COMM电台测试



     OPT-18A航空电子测试仪技术参数

    Operating Temperature Range ( -20 to +50 °C)
    Storage Temperature Range ( -30 to +70 °C)
    -
    Accuracy of All Carrier Frequencies;
    Basic accuracy= +/- 2.5 PPM plus +/-1.0 PPM aging per year.
    Variation over temperature= +/- 2 PPM over -20 to +50 °C range.
    -
    Output Power;
    ADF = -12 +/-3 dbm
    VOR= -10 +/-3 dbm
    ILS Localizer= -10 +/-3 dbm
    ILS GS = -17 +/-3 dbm
    ILS MKR = -15 +/-3 dbm
    DME = -12 +/-3 dbm
    TXPDR = -12 +/-3 dbm
    COMM = -10 +-3 dbm
    VOR radial accuracy; +/- 1 deg
    ILS localizer DDM accuracy; +/- 10%
    ILS glide slope DDM accuracy; +/- 10%
    DME accuracy; +/- 0.1NM
    -
    Transponder related specifications;
    Interrogation specifications;
    PRF 235 +/-5 Mode A,C 50 +/-2 Mode S interrogations / second
    Power Out -12 +/-3 dbm at antenna port
    P2 relative P1 Equal +/-0.1db or -9 +/- .5 db
    P2 Position 2.0uS +/-0.01uS from P1 if enabled
    P3 Position 8.0 +/-0.01 uS Mode-A, 21.0 +/-0.02 uS Mode-C , relative to P1
    P1,2,3 Width 0.8 +/-0.05 uS
    Frequency 1030 MHz +/- 3ppm
    +/- 15 MHz adjustment during frequency measure command
    P4 level 0 +/- 0.1db relative to P1
    -
    Reply Specifications;
    Frequency 1090 MHz with +/- 3MHz bandwidth
    Power Measurement -10 to +18 dbm range at antenna port
    With 40db (pad or path loss) gives 30 to 58 txpdr power out range
    Reads to +/-1.5 dbm accuracy
    MTL Measurement -44 to -12 dbm signal out at antenna port
    With 40db (pad or path loss) gives -94 to -52 dbm txpdr input
    Auto reads MTL +/- 2 dbm
    % Reply reads out 0 to 100% +/-0.5%
    Delay P3 to F1 2.5uS to 3.5uS window for F1
    Squawk ID All 12 bits [0 to 4095 code]
    Altitude read All 12 bits [-1000' to 50,000' with 100' resolution]
    Pulse Width Displayed with 50nS resolution
    SPI Displays ID message if detected
    X pulse Must read=0 for valid receive message
