    ACTC-2000汇信 光时域反射仪

    • 本店价:登录查看价格
    • 货号:YM000446
    • 品牌:汇信
    • 上架时间:2019-09-23 19:50:48
    • 已关注浏览:498
    • 评价: (已有0条评论)
    • 销量:最近售出 0
    付款方式:支持在线支付(支付宝 财付通 网银),不支持货到付款
    我要买:-+
    小计:登录查看价格
    产品分类

    商品详情

    商品评价

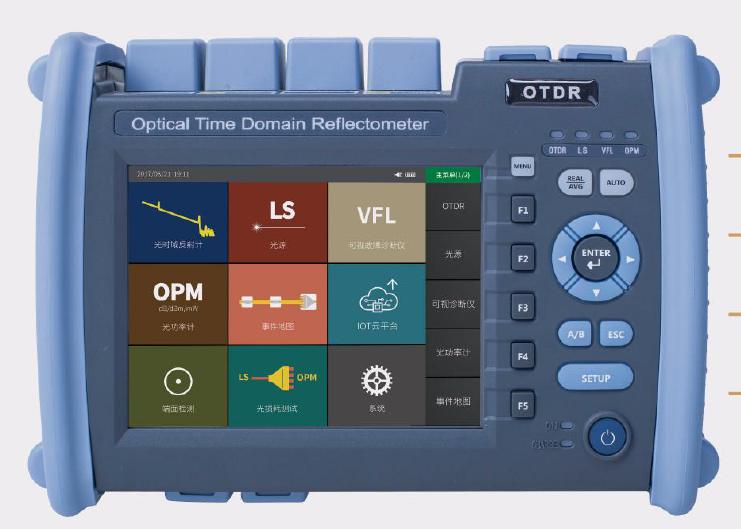

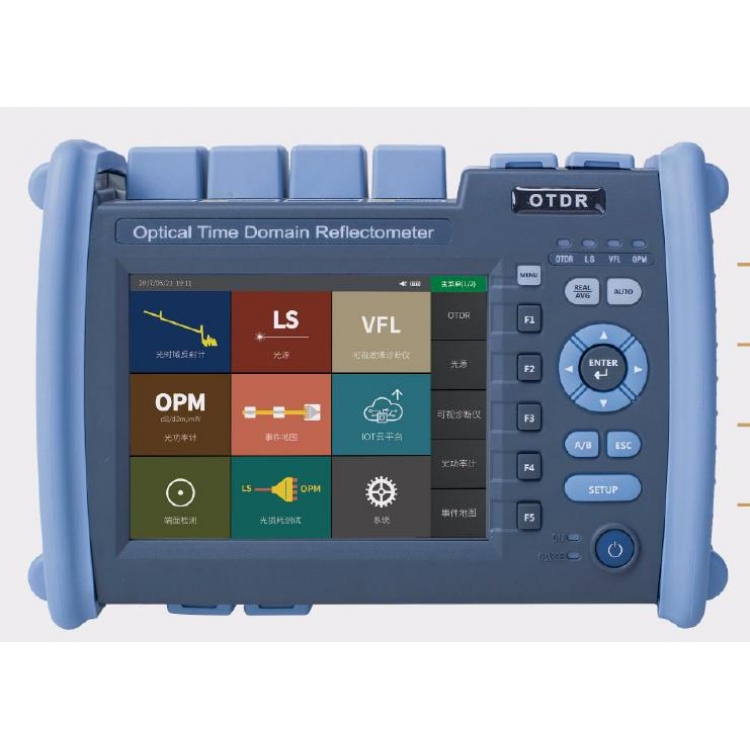

    ACTC-2000光时域反射仪是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品可实现45dB动态范围,0.05m的测距分辨率,具有0.8m的测试盲区,具有双波长、三波长、四波长,以及单、多模一体等丰富的配置功能模块,其中选配的在线测试模块可实现链路带光的无损测试,特有测试结果自诊断功能,保证了测试结果的可靠性和有效性。

    本产品可根据客户需求,实现光源、光功率计、VFL、光纤端面检测、光损耗测试、故障定位、光眼(MAP视图)、单模及多模测试等多种测试功能。

    该产品采用触摸和按键双重操作方式,该产品具有丰富的外部接口,既可通过以太网接口实现远程控制,也可通过两种不同的USB接口,实现外接U盘、打印机及与PC机数据通信。

     ACTC-2000光时域反射仪主要特点:

      小于0.8m短事件盲区,测试光纤跳线轻松自如;

      集成了5.7英寸彩色TFT LCD显示屏、按键/触摸双操作。

      动态范围:35/33dB

      内置稳定光源功能1310/1550nm

      内置光功率计测试功能;

      内置可视红光故障定位(VFL

      内置光损耗测试(选件)

      内置光纤接头端面检测;支持USB探头(选配)

      光眼(光链路智能分析MAP视图)(选件)

      故障定位器(选件)

      具有测试结果自诊断功能;

      具有独立便捷的一键式自动操作模式、实时测试功能按键;

      具有多波长同步测试功能;

      具有多波形查看功能;

      链路带光的无损测试(在线测试模块);

      具有以太网远程控制功能;

      具有通信光自动测试功能;

      具有测试文件无线传输功能;

      电池低电压告警功能;

      WinCE视窗操作系统,中文操作界面;其他语言可选

    ACTC-2000光时域反射仪技术规范:

    动态范围

    35/33dB

    测距准确度

    ±(1 m+取样间隔+0.005%×距离)(不包括折射率置入误差)

    测距分辨率

    0.05m

    测试量程

    0.40.81.63.26.4163264128256512km

    测试脉宽

    51030100275500100050001000020000ns

    损耗阈值

    0.01dB

    采样点数

    128k

    线性度

    0.05dB/dB

    损耗分辨率

    0.001dB

    波形存储容量

    2000

    外部接口

    USBMin-USBRJ-45

    光输出接口

    FC/SC/ST(可更换)

    VFL

    650nm±10nm,≥5mW(典型)

    光功率计

    波长范围:1200nm   1650nm、功率范围:-50 +26dBm

    稳定光源功能

    1310/1550nm:≥-5dBm CW(270Hz,1K270Hz,2K270Hz)

    显示屏

    5.7英寸彩色TFT LCD触摸屏

    电池

    7.4v/5000mAh 锂电池组,支持连续12小时工作时间

    电源

    输出:19V.  1.31A

    适应环境

    工作温度:-5 +50℃,保存温度:-20 +70℃,

    相对湿度: 0 95    无结露

    尺寸

    215mm*150mm*70mm

    重量(含电池)

    <1.5kg

    语言

    中文、英文、其他语种(选件)

    附件





    ACTC-2000 OTDR模块技术指标

    模块号

    工作波长

    (nm)

    动态范围

    (dB)

    事件盲区

    (m)

    衰减盲区

    (m)



    ACTC-2000-M1

    850 /1300

    26/30

    2

    8



    --2波长S系列

    ACTC-2000-S1

    1310/1550

    35 / 33

    1.5/1.5

    8/8

    ACTC-2000-S2

    1310/1550

    38 / 36

    1.5/1.5

    8/8

    ACTC-2000-S3

    1310/1550

    42 / 40

    1/1

    6/6

    ACTC-2000-S4

    1310/1550

    45 / 43

    0.8/0.8

    6/6

    --3波长T系列











    ACTC-2000-T1

    1310/1490/1550

    38 / 35/ 36

    1.5/1.5/1.5

    8/8/8

    ACTC-2000-T2

    1310/1550/1625

    38 / 35 / 36

    1/1/1

    8/8/8

    --4波长F系列

    ACTC-2000-F1

    1310/1490/1550/1625

    35/33/34/34

    1.5/1.5/1.5/1.5

    8/8/8/8

    --在线测测试OL系列

    ACTC-2000-OL1

    1310/1550/1625

    37/ 35 / 34

    1.5/1.5/1.5

    8/8/8

    --单、多模一体SM系列

    ACTC-2000-SM1

    850/1300/1310/1550

    26/30/37/35

    2/2/1.5/1.5

    8/8/8/8

    ACTC-2000-SM2

    850/1300/1310/1550

    26/30/42/38

    2/2/1/1

    8/8/8/8

    ACTC-2000光时域反射仪配置清单:

    主机、电池、充电器、使用说明书、软包。
