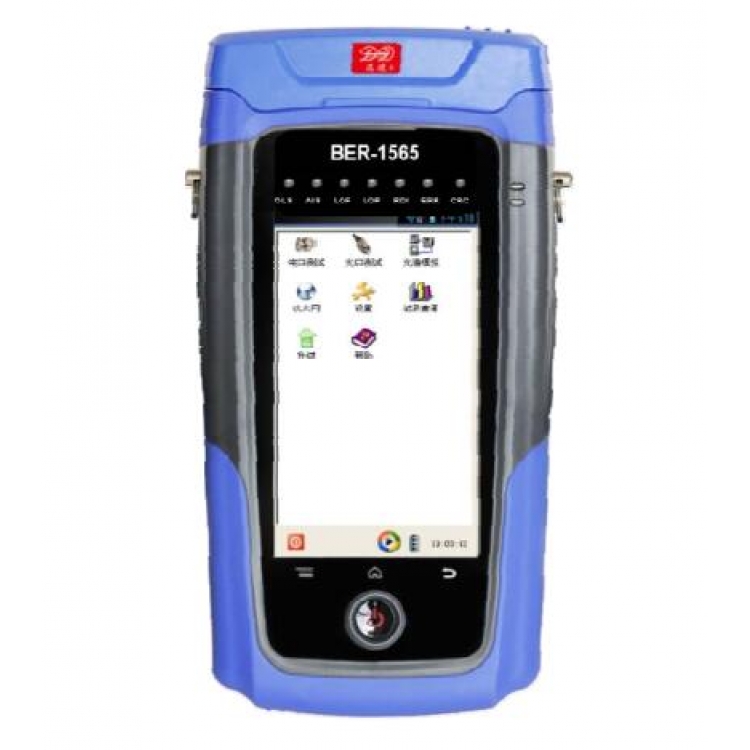

BER-1565T 2M光接口数据传输分析仪

BER-1565T 光接口2M误码分析仪产品概述

BER-1565T  2M光接口数据传输分析是为电力系统定制开发的通信测试仪，在提供全面2M电口测试的基础上，增加了2M光接口测试功能，可以完成光和电口2M信号格式，误码，速率等指标的测试仪。可以完成从50b/s到2048kb/s速率的误码测试，并可进行2M在线监测，是2M光接口通信设备开通、日常维护、故障定位 必不可少的工具。

BER-1565T采用TFT液晶触屏显示，中文操作菜单，内置可充电锂电池，保证无外接电源时大于8小时的测试工作，BER-1565T还支持RJ45网络接口，支持TCP/IP协议，可以在线升级。

BER-1565T 光接口2M误码分析仪功能说明

功能说明

光接口测试仪

光功率计测试、光口环回测试、光口电口穿通测试（MUX模拟测试）、回路时延测试、倒换时间测试、多种编码方式设置，连0/1数检测，编码违例测试、光接口速率测试仪、传输数据显示、ITU误码指标显示



 E1接口测试

缺陷与异常：在线或非在线业务测试，误码特性测试

回路时延：精度可到1us

倒换时间：从主用通道切换到备用通道所需要的时间

音频测试：检测PCM设备或程控交换机在模拟语音信号与数字信号的转换中是否有失真等问题

语音监测：通道扫描以确定正在使用的64K通道，监测线路的忙闲

PING：IP地址设置，判断网络连通性



2M光接口指标
内部时钟	2048KHz±5 ppm
信号码型	CMI/曼彻斯特/IB4B/NRZ
时钟拉偏范围	±125ppm，步长1ppm
光接口类型	FC
光源类型和工作波长	单模 1310nm （1260-1360nm）
光功率计测试范围	-8至-28dbm，精度±0.5dbm
光口接收灵敏度	-36dbm（BER=10-12时）
光接口输出光功率计	-9至-13dbm



2M电接口指标
内部时钟	2048KHz±5 ppm
信号电平检测	0-37.5db 精度：2.5db
接口阻抗	非平衡BNC（阻抗75W），平衡RJ48（阻抗120W）
帧结构	非成帧，PCM30,PCM31,PCM30C,PCM31C
码型	HDB3,AMI
性能分析标准	G.821, G.826,M2100



BER-1565T 光接口2M误码分析仪关键特性：

彩色TFT液晶显示屏，采用触屏设计

集成了2M电口测试，2M光口测试仪和Ping测试功能  适用于2M电路的开通与维护

带有模拟MUX功能

bit、Code、FAS、CRC多种类型误码插入及检测

大容量锂电池可以保证无外电时大于8小时的测试工作

大容量的数码存储可以存储大于5000条的记录

PC可以通过以太网对仪表进行远程控制

BER-1565T 光接口2M误码分析仪主要指标

通用指标
规格尺寸		210×110×60（mm）
重量		1.2 kg
显示屏		4.3寸 TFT LCD，480×272
操作方式		触摸屏
接口		RJ45、USB电源
电池		可充电4000 mAh锂电池
续航时间		约8小时
数据存储空间		大于5000条记录
运行环境	操作温度	-10  ℃~+50℃
	存储温度	-40 ℃~+70℃
	操作湿度	10% ~ 90%
	存储湿度	5% ~ 95%
