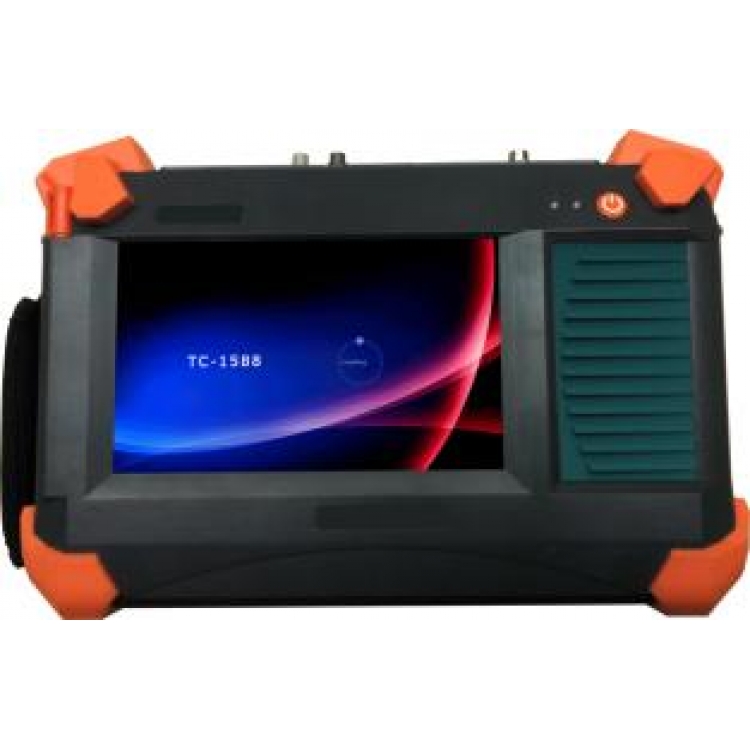

TCT-1588时间同步测试仪

TimeCatcherTester 1588时间同步测试仪

TimeCatcherTester 1588时间同步测试仪是一款为通信行业的准确时间系统而设计的便携式时间同步测试仪，集时间测试、时钟测试、仿真测试等多功能于一体，可用来测试、分析通信行业各类时间、时钟系统，广泛应用于运营商网络开通、验收、维护及科研、生产等领域。

TimeCatcherTester 1588时间同步测试仪基本功能

内置铷原子钟、GPS/BD接收器，可以复现高准度UTC时间及产生高准度的时钟，作为测试基准；

可以测试各种时间信息接口， 包括：PTP（IEEE1588v2）、1PPS、TOD、NTP/SNTP等；

可以测试各种同步时钟接口，包括：2.048MHz、10MHz、2.048Mbps、SyncE等；

准密测量IEEE1588v2时间同步系统，或基于SyncE的时钟同步系统；

TOD报文实时显示，TOD偏差实时显示；

PTP报文实时捕获、解析、存储，PTP协议同步过程实时显示；

采用优化的高置信度统计算法，可直接给出建议补偿值，为用户制定补偿策略提供参考；

作为辅助时间服务器使用，可以使用仪表输出的1PPS+TOD或PTP信号，向系统注入时间信息；

提供2.048MHz、10MHz、2.048Mbps准确外时钟基准输入，实现时钟漂移测试同源；

支持长时间连续测试，统计分析时间同步和时钟同步的长期漂移性能，计算MTIE、TDEV；

实时抓屏功能，随时可以图片方式保存实时测试结果；

支持测试结果存储及数据回放功能；

通过USB接口，将测试数据导出，在PC上进行测量结果整理、归档、分析；

丰富的系统信息查询功能，如卫星状态、铷钟状态、存储空间、温度信息等；

支持关联测试功能，PTP和TOD同时测试；

支持多进程并行测试；

支持手动、自动和定时测试，操作人性化；

TimeCatcherTester 1588时间同步测试仪技术指标

项目	说明
内置GPS接收机	L1频段	C/A码50通道，L1频点1575MHz
	1 PPS准度	15 ns
内置BD接收机	北斗B1	24通道，B1频点1561MHz
	1 PPS 准度	30ns
铷原子钟准度	5X10-11
高准度锁定时间	55min
频率测量准度	±1×10-10
时间测试接口	1PPS	TTL
	TOD	RS422
	PTP	10/100/1000 BASE-T、100BASE-FX、1000BASE-FX IEEE802.3 IPV4（单播、组播模式）
	NTP	10/100/1000 BASE-T、100BASE-FX、1000BASE-FX
时钟测试接口	2.048MHz	TTL、G.703
	2.048Mbps	G.703
	10MHz	TTL
	SyncE	10/100/1000 BASE-T、100BASE-FX、1000BASE-FX
管理接口	Console、USB、以太网口
电池	锂离子聚合物电池，连续工作6小时（典型应用）
输入电压	16V/8A DC
液晶屏	7英寸TFT触摸屏，分辨率800x480
外观尺寸	292mm×200mm×90mm（W×H×D）
工作温度	0℃～50℃
贮存温度	-20℃～60℃
湿度	0%～95% 非凝结
重量	约2kg（含锂电池）

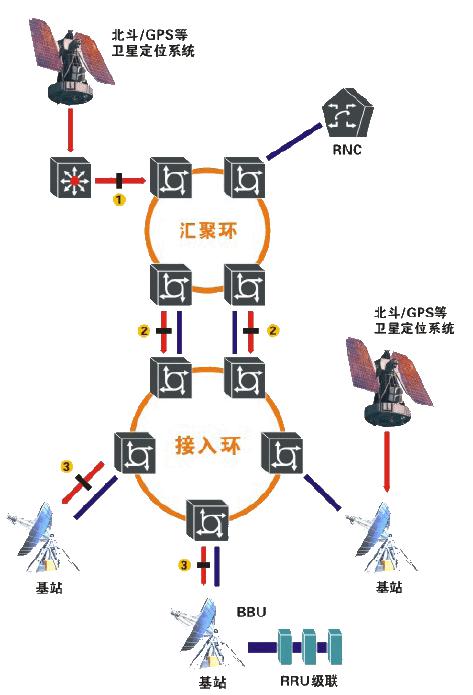

TimeCatcherTester 1588时间同步测试仪典型应用

IEEE 1588时间同步方式在基站选址部署、安全性、 成本、后期维护等方面相比GPS

具备明显优势。 但IEEE 1588实现的前提是假设双向通路时延是相等的， 而由于光纤割接、

熔接、跳纤、 网络改造扩容等原因，可能破坏时延的对称要求 ，  从而导致时间同步准度

下降。因此在安装、验收、维护时进行准确的时间同步测试将非常重要。



接口1 同步设备与传输承载设备之间

    以GPS、北斗为绝对基准参考时间源 ， 实时

测量同步设备的时间同步输出准度和长期稳定度。

►同步设备时间同步偏差测试

►同步设备长期稳定度和时间保持能力测试

►同步设备GPS、北斗切换性能变化测试



接口2 传输承载设备之间

    以GPS、北斗或经过驯服锁定的仪表内置

高准度铷钟为基准参考时间 ， 对承载设备的

PTP接口 、 1PPS+TOD输出接口进行时间同

步准度实时测量 ， 作为:

►逐点链路非对称补偿的依据。

►承载设备时间输出偏差测试

►TOD报文解码分析

►IEEE1588 PTP同步报文机制分析

►BMC时钟机制验证



接口3 传输承载设备与基站设备之间

    以GPS、北斗或经过驯服锁定的仪表内置

高准度铷钟为基准参考时间，和基站设备的时

间和时钟输出接口连接，对时间信息经过网络

后的传递准度进行验证。

►端到端链路非对称时延补偿功能的验证。

►时间路径倒换时的时间准度验证。

►时间源切换时的时间信息验证。
