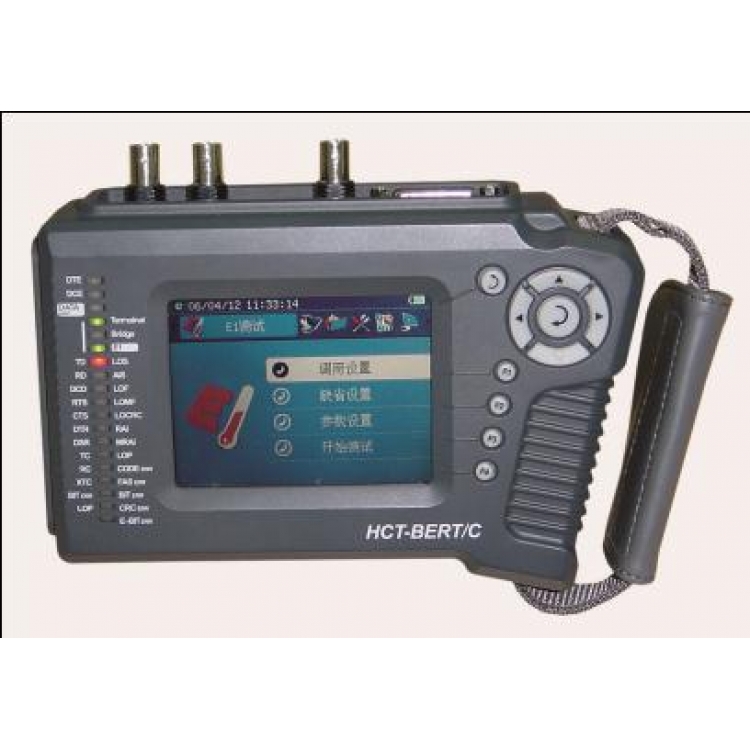

HCT-BERT/C E1数据误码测试仪 (免运费)

HCT-BERT/C E1数据误码测试仪

HCT-BERT/C是一款真彩屏、图形化、全中文操作界面的手持式E1/数据误码测试仪表。用于E1/G.703线路的现场维护和分析，以及数据线路(V.35,V.24/RS232,RS449,RS530,X.21)的误码测试。HCT-BERT/C功能全面,操作方便,既可按照G.821,G.826,M.2100等国际标准进行测试结果的分析、显示,还可根据用户的要求对测试数据进行存储、统计、分析，是线路质量测量的工具。

HCT-BERT/C E1数据误码测试仪功能特点

真彩屏、图形化、全中文操作界面

多种类型E1差错分析，包括E1帧、图案、CRC、和BPV分析

误码性能分析(G.821,G.826，M.2100)

E1信号频偏测试

可对E1线路的各个时隙进行设定(FAS,CAS)

可对E1信道中的时隙进行抽取和插入(N×64K数据)

对信令的ABCD比特进行设定，显示

对0时隙的Sa比特进行设定，显示

数据端口的误码测试(接口形式：V.35，V.24/RS232,RS449,RS530,X.21)

离线分析BERT性能

可存储100个配置和测试结果文件，由用户存储或调出。

PC终端本地或远程控制

直方图直观显示

多种测试结果输出方式：内部存储结果、液晶屏显示、并行口打印

内置大容量充电电池，便于现场携带使用。

HCT-BERT/C E1数据误码测试仪接口形式
E1接口：RJ45(平衡)、BNC（非平衡）
数据接口： DB26(母)
时钟接口： PCM
打印口：DB15 (母)
控制口：USB
HCT-BERT/C E1数据误码测试仪基本应用
E1线路误码测试
成帧与非成帧的端到端测试
成帧测试
分时隙的抽取和插入
数据线路误码测试
DTE/DCE n ×64k 同步测试
常用BERT测试

G.703 E1口 BERT测试：

BERT 码型		63,127,511,2047，1048575，QRSS等多种码型及用户编程
BERT 显示格式		ITU G.821, ITU G.826, ITU-M.2100
BERT 发送差错率		强加单一差错，强加0.001到0.0000001 差错率
性能分析		Logic, Frame, CRC, BPV, E-bit 差错，接收计数，误码秒，无误码秒，误码率
E1分析方式		信道图示，Sa比特，信令ABCD比特等
E1口 规格	收发速率	2048K bit/s ± 3ppm. @25oC
	线路编码	HDB3
	脉冲特性	符合ITU-T G.703
	时钟设定	内时钟，外时钟，恢复时钟，数据口时钟
	帧结构	不成帧，成帧；FAS,FAS+CAS; 带CRC,不带 CRC。





































数据端口误码测试：

	DTE或DCE同步误码测试	DTE 或 DCE 低速同步/异步误码测试
接口	V.35，V.24/RS232,RS449,RS530,X.21	V.24/RS232,V.35，RS449,RS530,X.21
速率	N X 64K (64K…2048K)	异步：50 – 115.2K bps；  同步：150 – 72K bps
BERT码型	63, 127, 511, 2047, 32767 ITU 标准等	63, 511, 2047, FOX, SPACE, MARK, and ALT
