ZY5018手持数字选频电平表 (免运费)

ZY5018手持数字选频电平表简介

ZY5018手持数字选频电平表和ZY5068 手持数字电平振荡器是一套便携的现场测试仪表。不仅适用于通信系统对基带特性的测试，适用于电力载波通信设备和电力保护高频通道的调试、开通、维护测试，以及大专院校相关的教学和实验。仪表采用 ARM 微功耗、高性能微处理芯片技术，3.5 〞彩色 LCD 显示，全中文菜单式界面，数字键盘式操作，内置可充电锂电池，交 / 直流供电。使得仪器体积小，重量轻，功能强大，性能稳定，显示清晰，操作十分简便。测量数据自动存贮，可以在本机查询，也可以通过 USB 口下载到 U 盘，传输到 PC 机处理或打印报表。仪表具有自动电平校准、自动量程切换、 AFC 频率自动跟踪、快速自动搜索、近端同步测量、远端双机自动对测、阻抗测量、杂音测量等功能。

ZY5018手持数字选频电平表主要特点

仪表发信电平： -77.9dB ～ +20dB ，具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频收、发信机测试

仪表工作频率测量范围： 200Hz ～ 1700kHz ，包括从话路到 300 路群路的频段，分辨率 1Hz ，频率准度± 1 × 10 - 6 ± 1Hz 。频率调节全数字化，操作简便。频率增量调节用户自由选择，小步进 1Hz

电平自动校准： 随时校正不同测量带宽 0dB 电平

电平测量范围： - 90dB ～ +50dB ， 分辨率 0.01dB

自动单位切换： dB/dBm/mV 三种测量单位按单位键自动切换，直接显示测试结果而不用计算

AFC 功能： 可以全频段长时间跟踪被测信号

快速自动搜索： 自动寻找未知信号， 快速准确地测量未知信号的电平和频率

选频测量： 具有 25Hz 和 1.74kHz 两种带宽，良好的选择性以及很低的固有失真，使电平表不仅仅作电平和串杂音测量，也可作波形分析

近端同步测量、远程双机自动对测： 自动测量载波通道，高频保护通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数测量

阻抗测量： 载波通道线路阻抗测量，可直读阻抗模值 20 Ω～ 1200 Ω，显示分辩率 0.1 Ω

杂音测量： 设有点频和自动（扫频）测量两种方式，自动测量的结果直读并自动存储

另外，由于电平表的高电平输入可达 +50dB ，配合各种输入、输出阻抗适用于和通信设备进行匹配测量；高电平测量输入阻抗≈ 30k Ω，适宜于作跨接测量

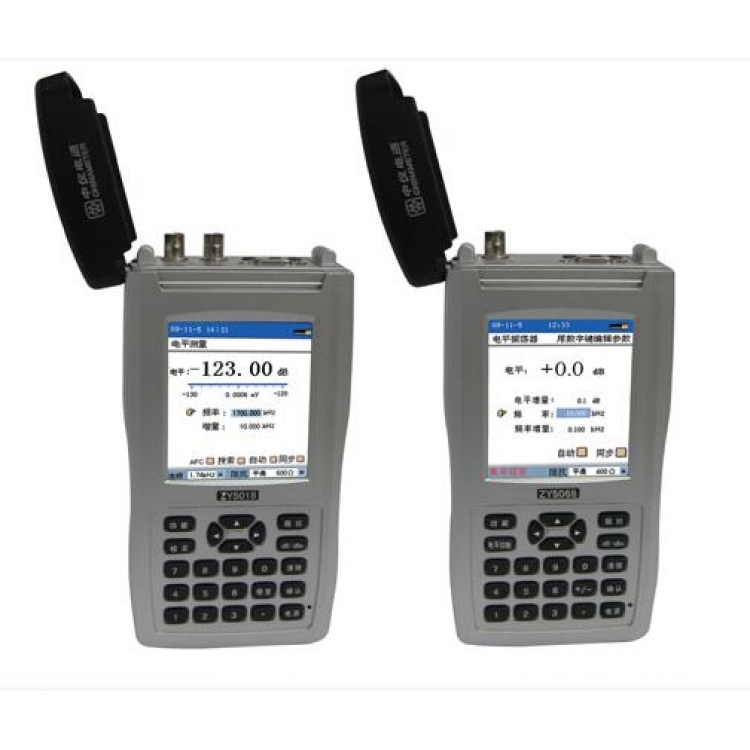

ZY5018手持数字选频电平和ZY5068 手持数字电平振荡器外形设计均为手持式结构，内部电路采用了三层叠式结构，模块化设计，层间采用针式链接。所以仪器体积小、重量轻、可靠性高，便于携带，适合各种条件和环境使用

ZY5018手持选频电平表主要技术参数

频率范围	宽频测量 200Hz～1700kHz （平衡600Ω，200Hz～620kHz）
	选频测量	B=25Hz 200Hz～1700kHz（平衡600Ω，200Hz～620kHz）
		B=1.74kHz 4kHz～1700kHz（平衡600Ω，4kHz～620kHz）
频率调节	数字键或增量上 / 下键输入，频率误差 ±1×10 -6 ±1Hz ，增量调节步长由用户设定， AFC 全频段跟踪
	AFC 全频段跟踪，捕捉带 B=25Hz ：约 ±50Hz; B=1.74k Hz ：约 ±500Hz ；
	自动搜索功能，可搜索电平-80dB
电平范围	宽频测量    -50dB～+50dB
	选频测量		B=25Hz -80dB～+50dB
			B=1.74kHz -70dB～+50dB
电平显示器	LCD汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。分辨率0.01dB，具有dB、dBm、mV三种单位显示
电平范围	宽频测量    -50dB～+50dB
	选频测量		B=25Hz -80dB～+50dB
			B=1.74kHz -70dB～+50dB
电平显示器	LCD汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。分辨率0.01dB，具有dB、dBm、mV三种单位显示
输入阻抗	不平衡：75Ω、∞， 高电平输入：≈30kΩ
	平衡：600Ω、150Ω、∞
电平测量误差	具有0dB电平自动校正，0dB固有误差：±0.1dB，电平线性误差：±0.25dB
频率选择性	两种带宽		B=25Hz  3dB带宽约24Hz
			B=1.74kHz 3dB带宽约1.74kHz
	中频衰减 ≥60dB；    镜象频率衰减 ≥70dB
固有失真衰减	≥ 60dB
回波损耗	≥30dB
机内固有噪音	＜ -100dB
纵向干扰衰减	≥40dB
外形尺寸	200mm × 100mm × 60mm
重量	0.8kg

ZY5018手持选频电平表供电方式

ZY5018手持数字选频电平和ZY5068 手持数字电平振荡器采用两种供电方式，即交直两用
交流供电	外置＋ 9V/ 2.5A AC/DC 电源适配器（交流 220V ± 10 ％ 50Hz ± 5 ％）
	交流供电时，仪器自动给内置锂电池充电
直流供电	内置可充电锂电池，标称电压 7.4V, 2.1AH
	电池供电时，功耗小于2W ， 连续工作时间大于 300 分钟
	仪器设有电量显示和低电量提示。
环境条件	环境条件符合 GB6587.1 中Ⅱ组的要求
可 靠 性	系统平均无故障工作时间（ MTBF ）： 3000 小时
