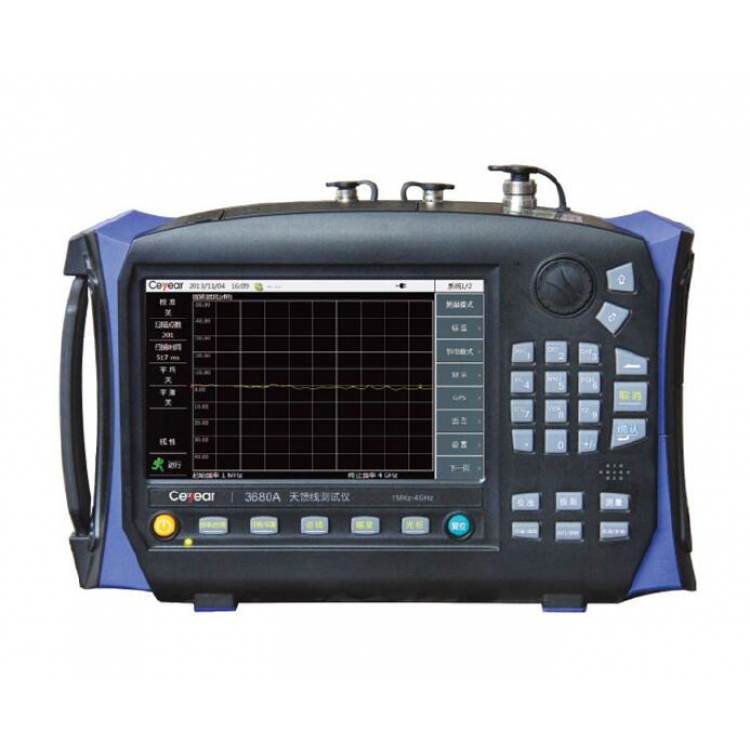

AV3680A中电思仪天馈线测试仪

3680A天馈线测试仪采用了射频电路与数字电路混合集成设计技术、宽带基波混频技术、数字化中频处理技术、智能电源管理技术等技术；具有测量速度快、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点定位。

3680A/B天馈线测试仪针对现场测试，主要用于各种通信基站天馈线系统的测试，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。

在天馈线系统安装、调试及日常维护时，天馈线测试仪可帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，加快新基站的安装调试进程。同时可用于教学、生产中对射频器部件的反射参数测试。

3680A天馈线测试仪技术参数

型号	AV3680A
频率范围	1MHz～4GHz
初始频率误差	±2×10-6 (23℃)
频率温度稳定性	±1×10-6/10℃（相对于23℃）
频率分辨率	1kHz
方向性	≥42dB（机械校准） ≥36dB（嵌入式电子校准）
源匹配	≥31dB（机械校准） ≥27dB（嵌入式电子校准）
反射测试	±0.08dB（机械校准） ±0.40dB（嵌入式电子校准）
扫描时间	1ms/频点（10kHz中频带宽）
电源适配器	交流电源： 110V（1±10％）或220V（1±10％），50Hz（1±5％）
电池供电时间	8h （不具有嵌入式校准选件，70%屏幕亮度） 6h （具有嵌入式校准选件）
外形尺寸	295mm（宽）×205mm（高）×70mm（深）
重量	2.5kg（含电池）
工作温度	-10℃～+50℃
存储温度	-40℃～+70℃
电磁兼容性	符合GJB3947A-2009中 3.9.1的要求
整机功耗	≤15W（不对电池充电）；≤54W（对电池充电）
测试端口	N型阴头
10MHz输入/输出端口	BNC
GPS天线接口	BNC

AV3680天馈线测试仪订货信息

主机：AV3680A手持式天馈线测试仪(1MHz~4GHz)

标配：主机，电池，充电器，说明书，合格证，软包



主机：AV3680B手持式天馈线测试仪(1MHz~8GHz)
